Frunkly LT

Anleitung
Einbau, Ausbau & Einsatz

Einbau

  • Ein weißes Auto mit geöffneter Fronthaube, darunter ein vorderes Gepäckfach. Das Auto steht auf einem gepflasterten Parkplatz mit Grasbewuchs. Nummernschild „HH US 425E“. Text "FRUNK.LY" auf der Haube.

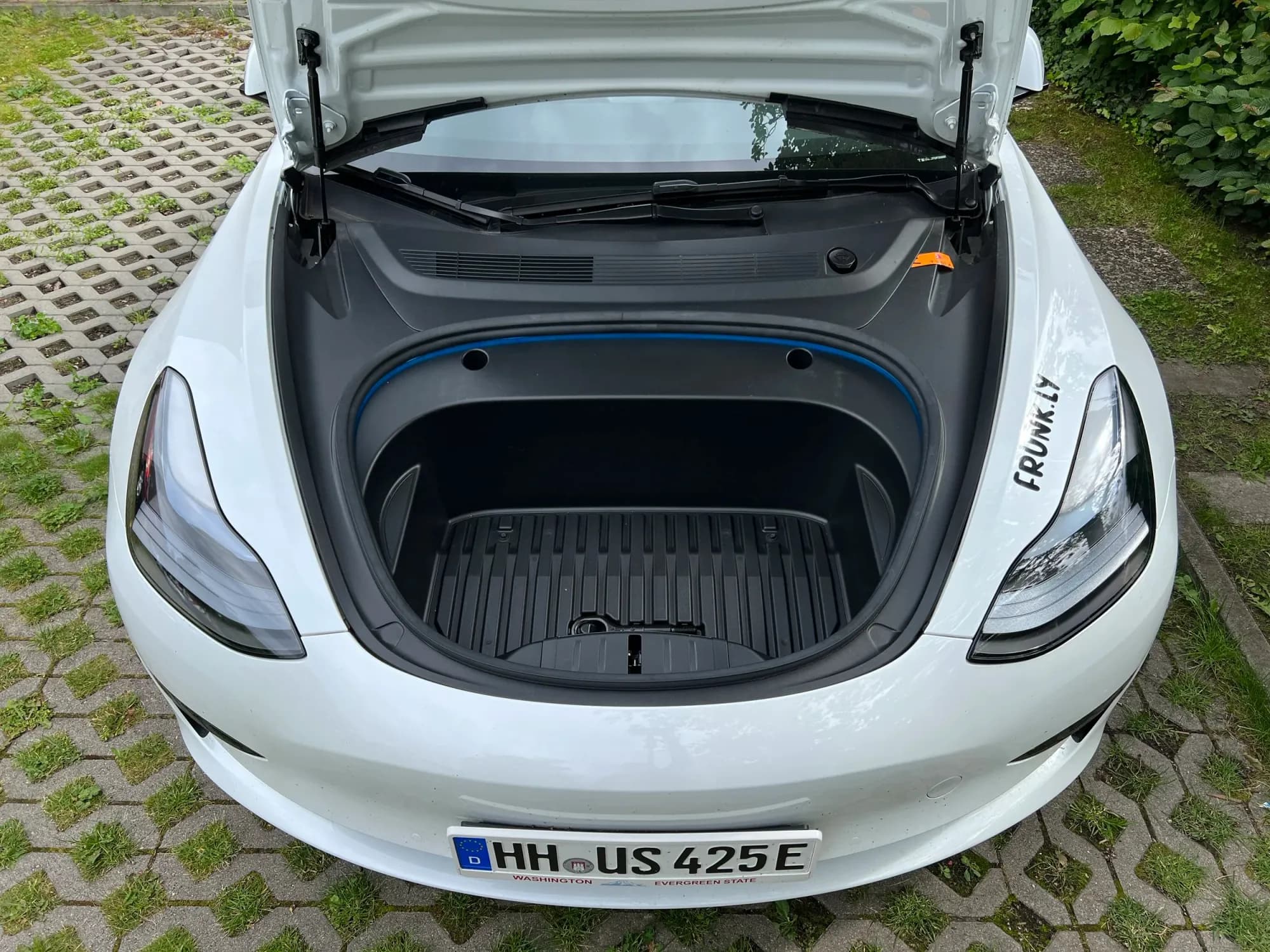

    1. Entferne alle Gegenstände aus dem Frunk

    Damit dir beim Einbau nichts in die Quere kommt, entferne zuerst alle Gegenstände aus deinem Frunk.

    Keine Sorge, am Ende findet alles wieder Platz.

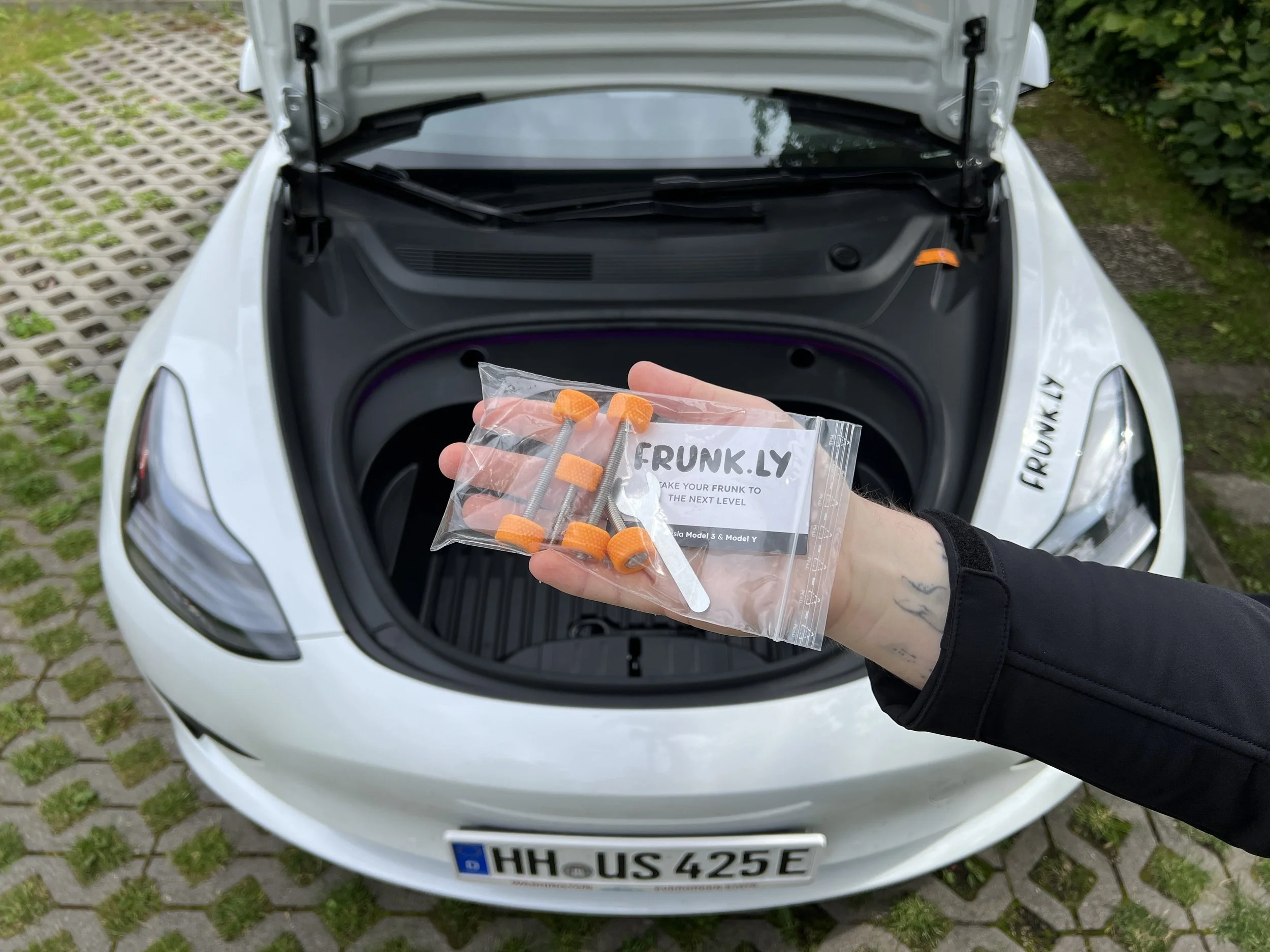

  • 2. Nimm die Tüte mit Schrauben und Werkzeug zur Hand

  • Hand hält einen kleinen Schraubenschlüssel vor einem geöffneten Front-Kofferraum eines Autos.

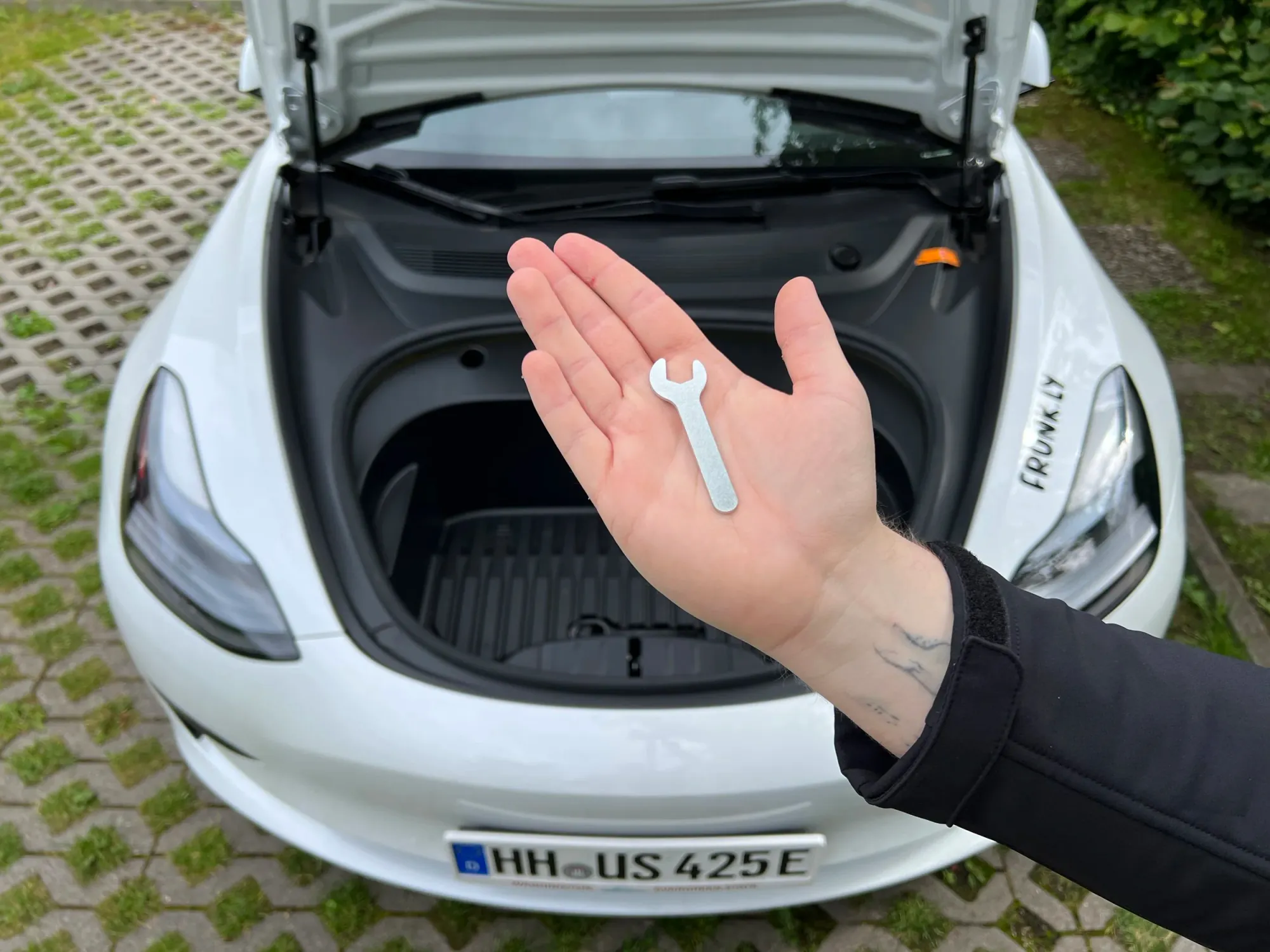

    3. Nimm den Maulschlüssel aus der Tüte

  • Ein Mann öffnet den Kofferraum eines weißen Autos. Der Frunk ist leer und es gibt Markierungen, die die Position von Schrauben anzeigen. Eine Abbildung einer ähnlichen Schraube wird eingeblendet.

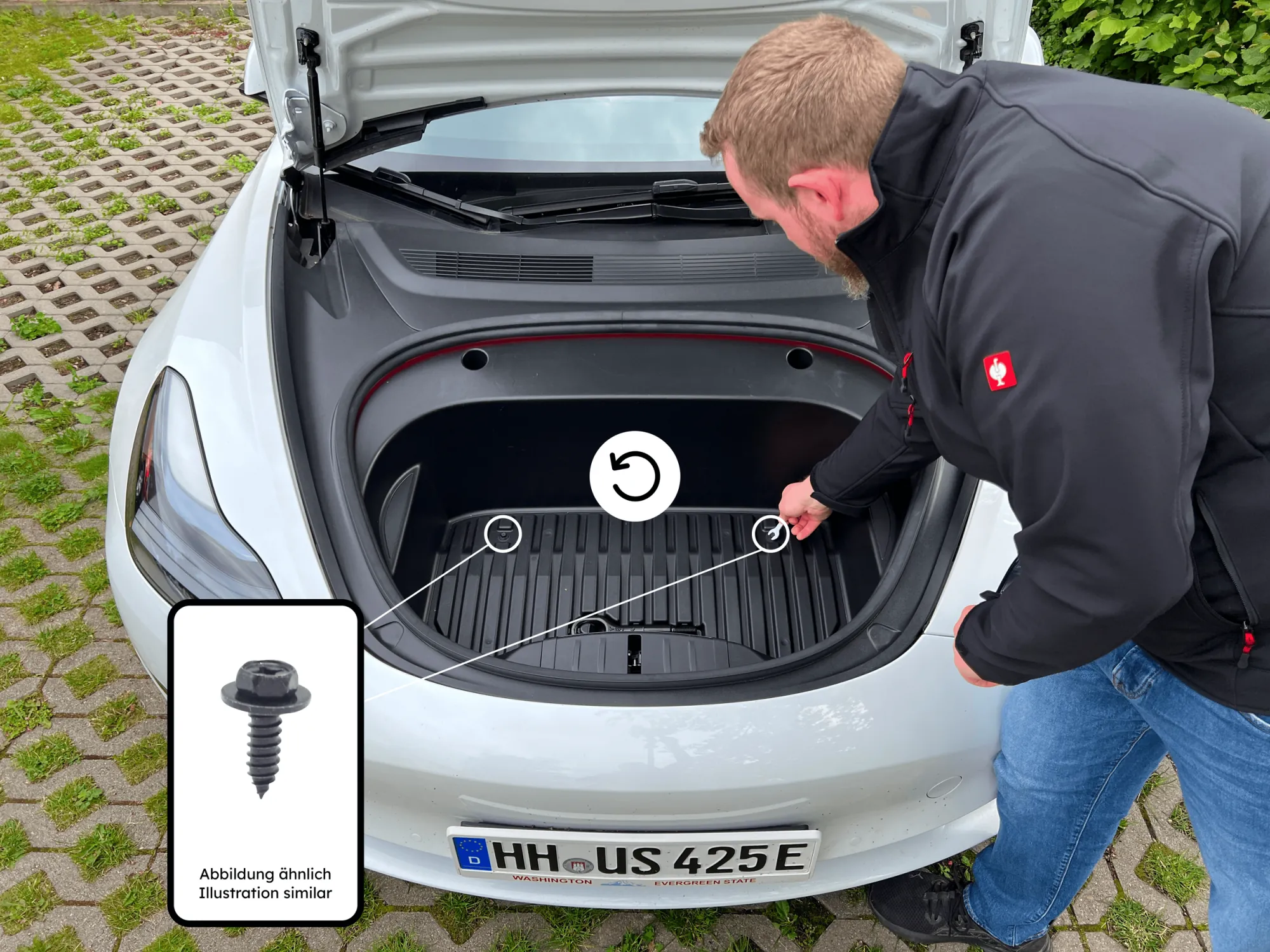

    4. Entferne die beiden Schrauben im Frunk

    Auf dem Boden des Frunks findest du zwei Schrauben (Siehe Bild). Diese löst du mit dem beigelegten Werkzeug und kannst sie danach mit der Hand vollständig herausdrehen.

  • Person hält einen Beutel mit Schrauben und einem Werkzeug vor einem geöffneten Kofferraum eines weißen Autos.

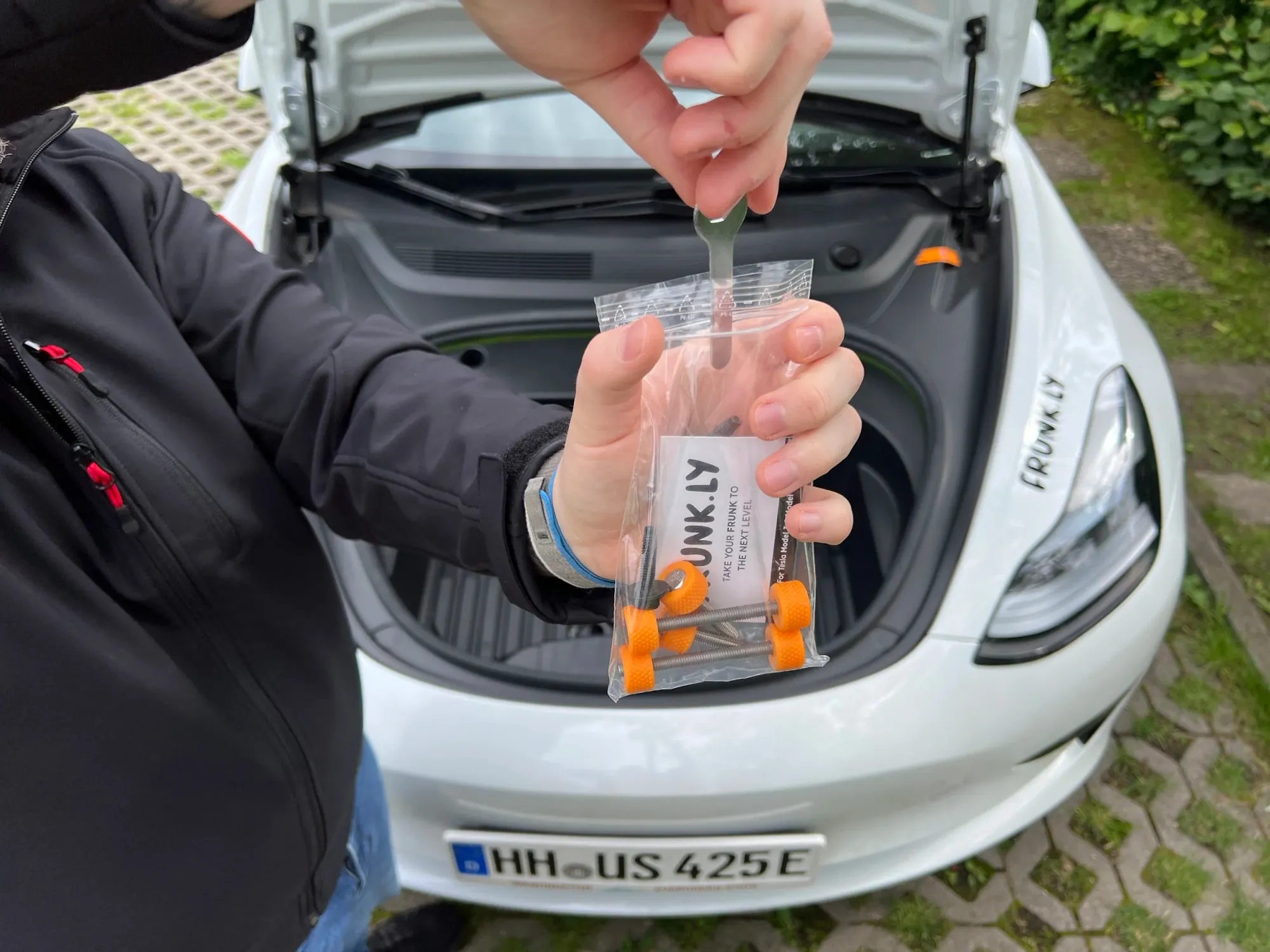

    5. Verstaue die Schrauben und Maulschlüssel in der Tüte

  • Person hält orangefarbene Teile vor einem offenen Kofferraum eines weißen Autos mit "FRUNK.LY" Aufschrift.

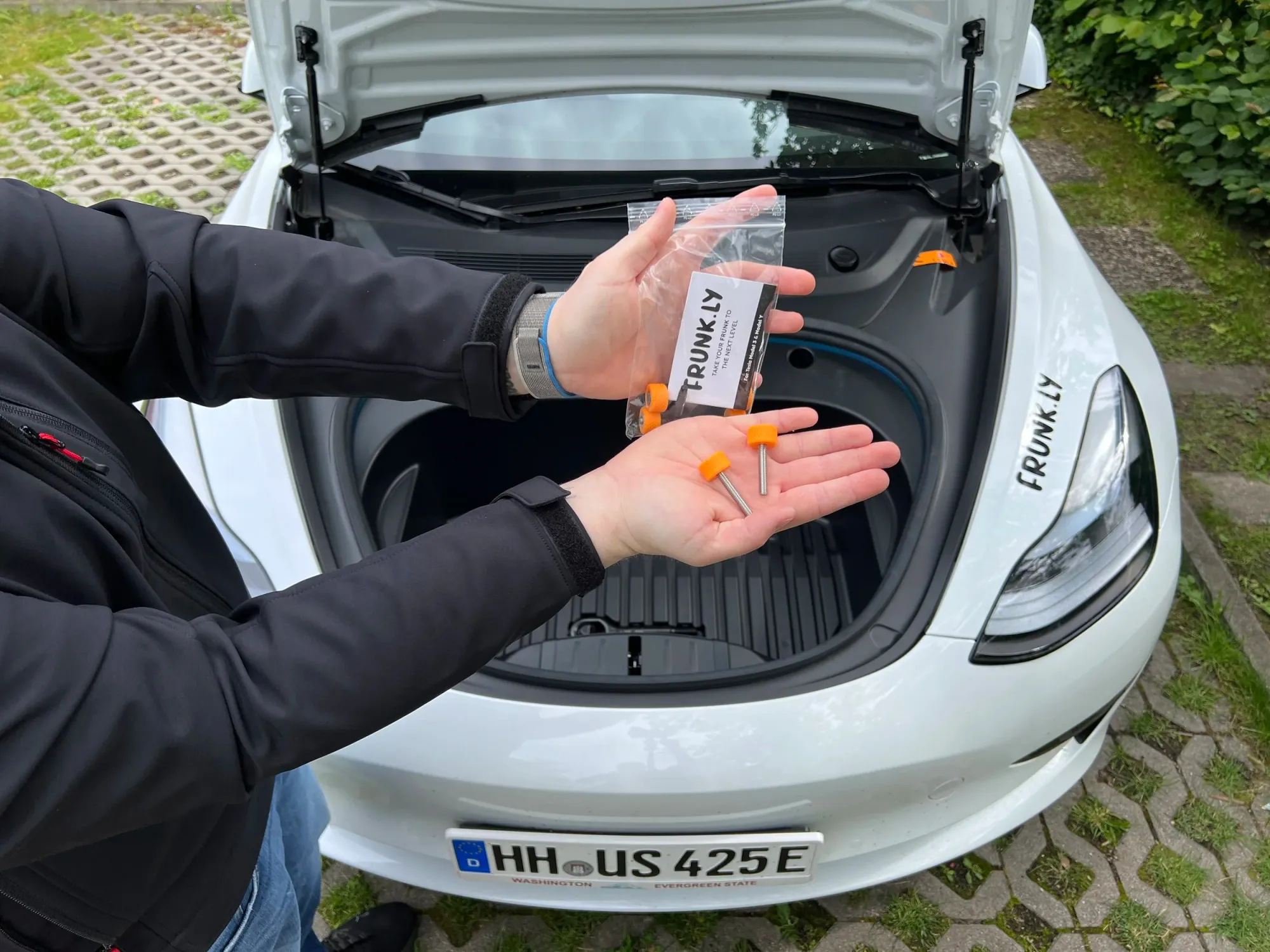

    6. Entnehme die zwei kurzen Schrauben aus der Tüte

  • Eine geöffnete Fahrzeug-Frontklappe mit einem abnehmbaren Werkzeug oder Halter mit der Aufschrift "FRUNK.LY", gehalten von einer Hand. Im zweiten Bild sieht man ein Detail des Werkzeugs mit der Beschriftung "LEFT / LINKS". Die Autonummer ist zu sehen.

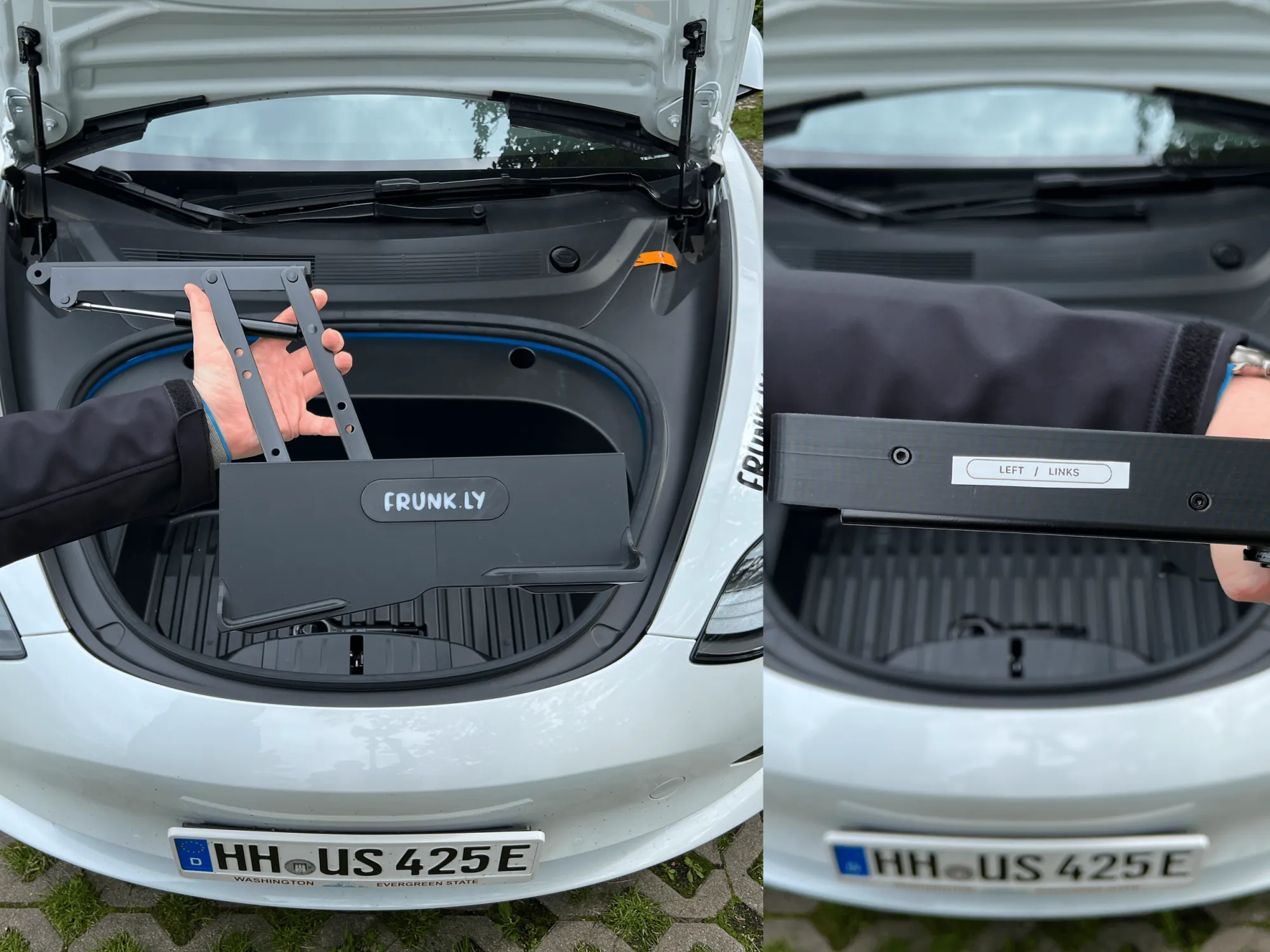

    7. Nimm das linke Basisgestell

  • Mann öffnet Frunk eines weißen Elektroautos auf einem gepflasterten Parkplatz mit grüner Umgebung.

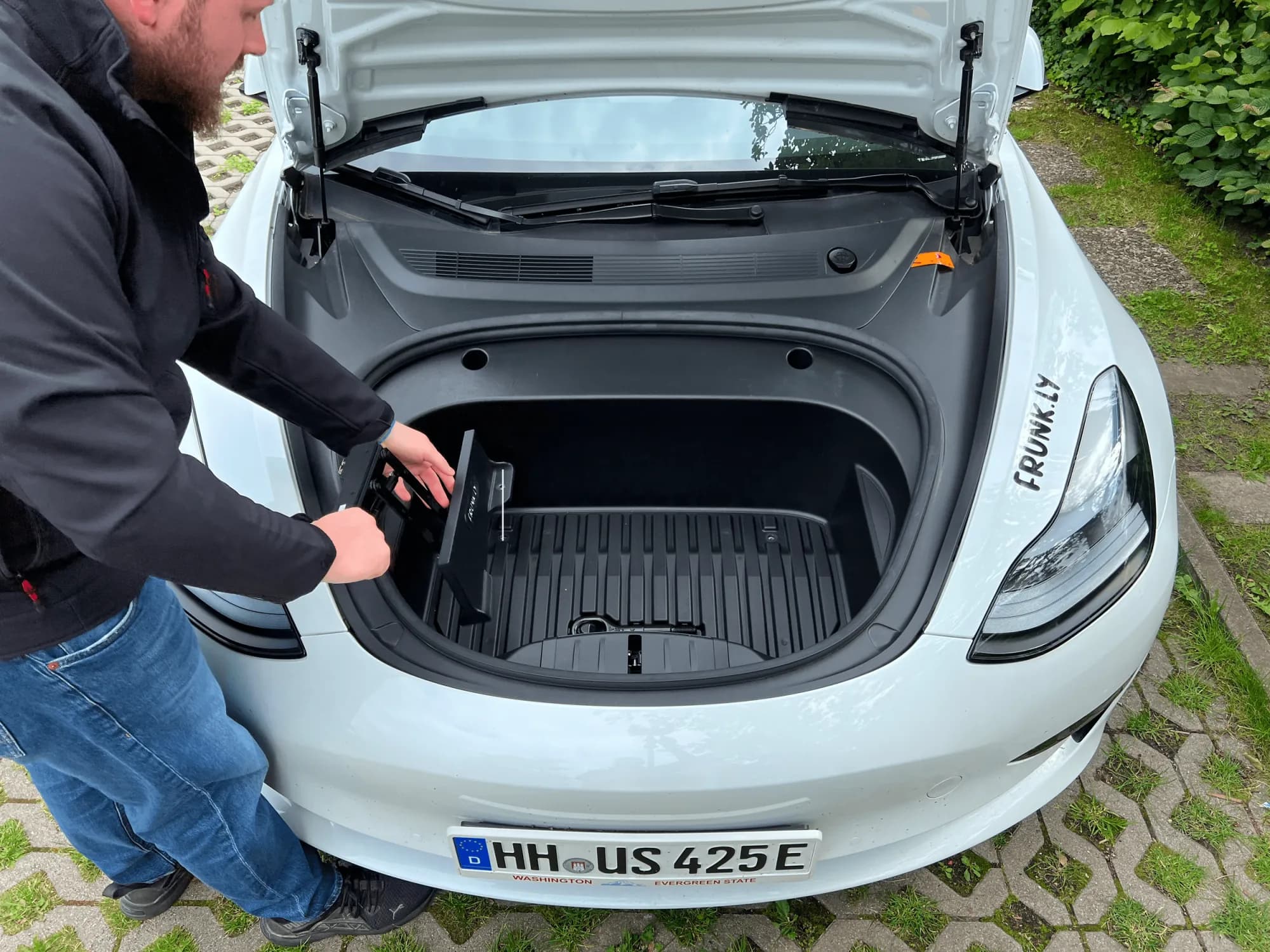

    8. Setze das Basisgestell in den Frunk

    Platziere es auf der linken Seite und richte beide Löcher aus

  • Person überprüft Frunk eines weißen Elektroautos

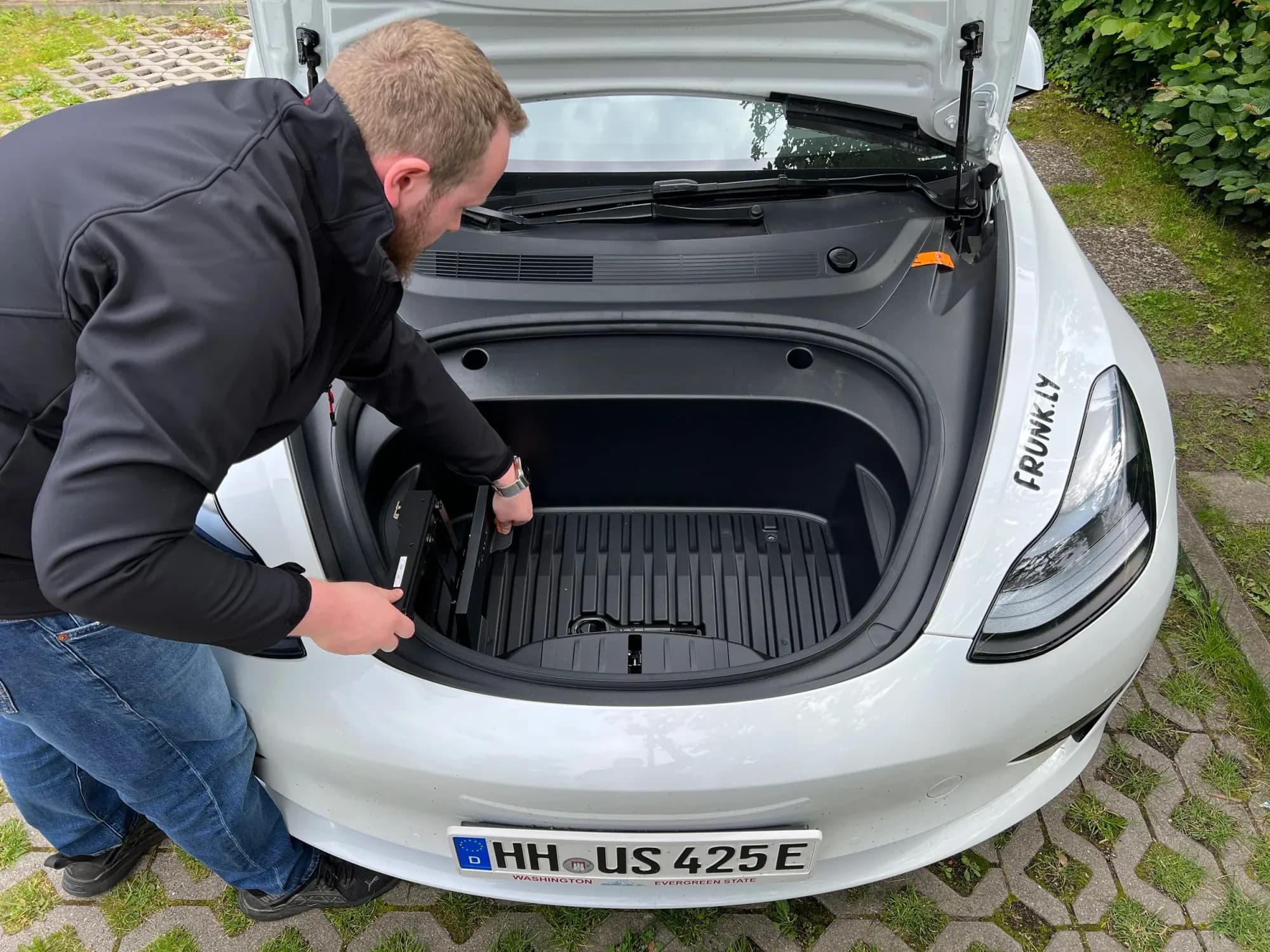

    9. Fixiere das Gestell mit einer der kurzen Schrauben

    Drehe die Schraube im Uhrzeigersinn fest

  • Frunk eines weißen Elektroautos mit geöffnetem Kofferraum vorne, Nummernschild sichtbar.

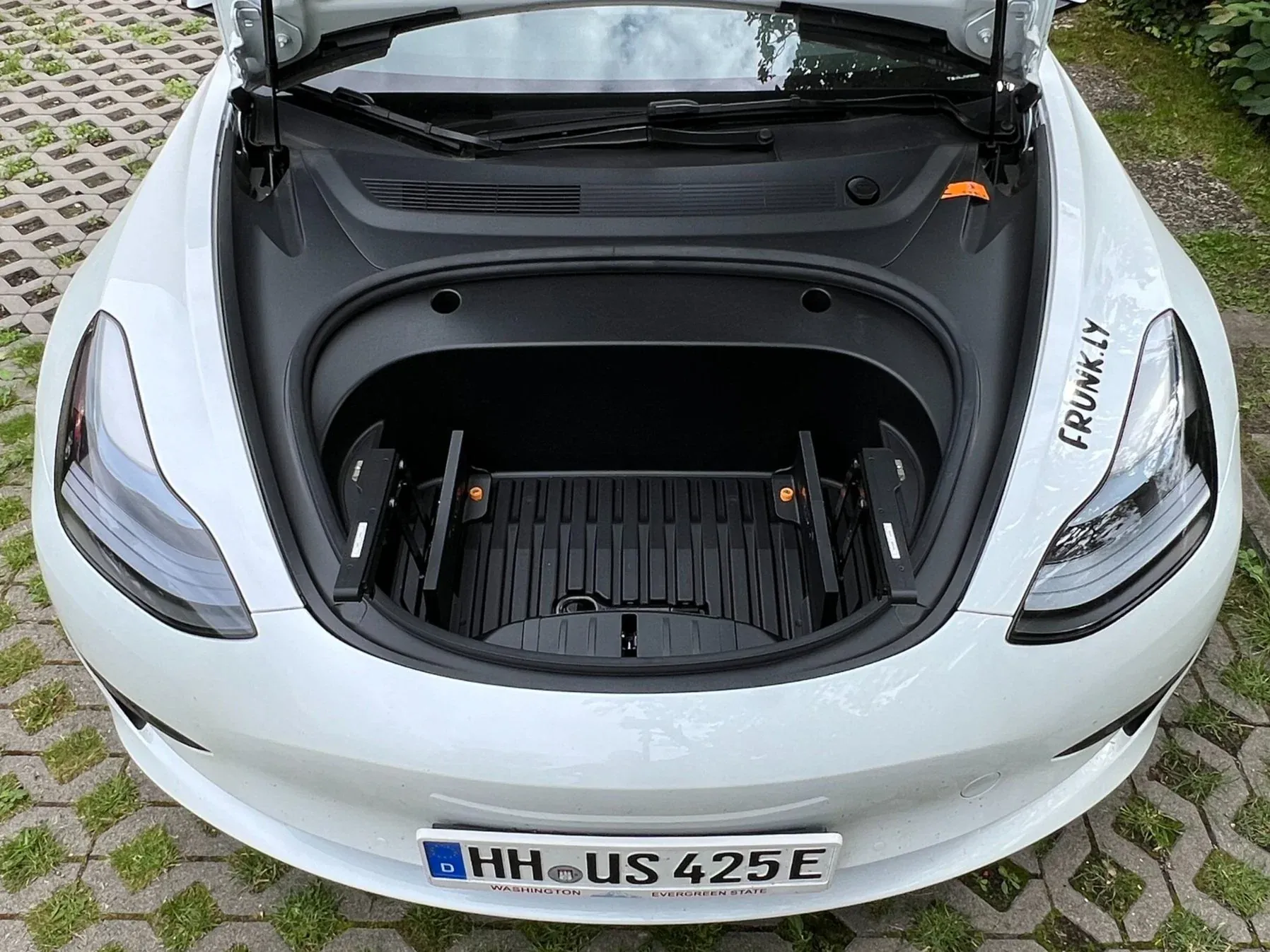

    10. Wiederhole den Prozess für das rechte Gestell

  • Schwarzer Kofferraumorganizer mit dem Label 'FRUNK.LY', Metallstreben im Inneren, für Fahrzeugaufbewahrung.

    (Nur Model Y) Bringe die Stützstreben an

    Stecke (mit etwas Kraft) die Enden der jeweiligen Strebe auf die Ecken des Gestells.

  • Person hält eine Holzplatte vor dem geöffneten Frunk eines weißen Autos auf einem Parkplatz.

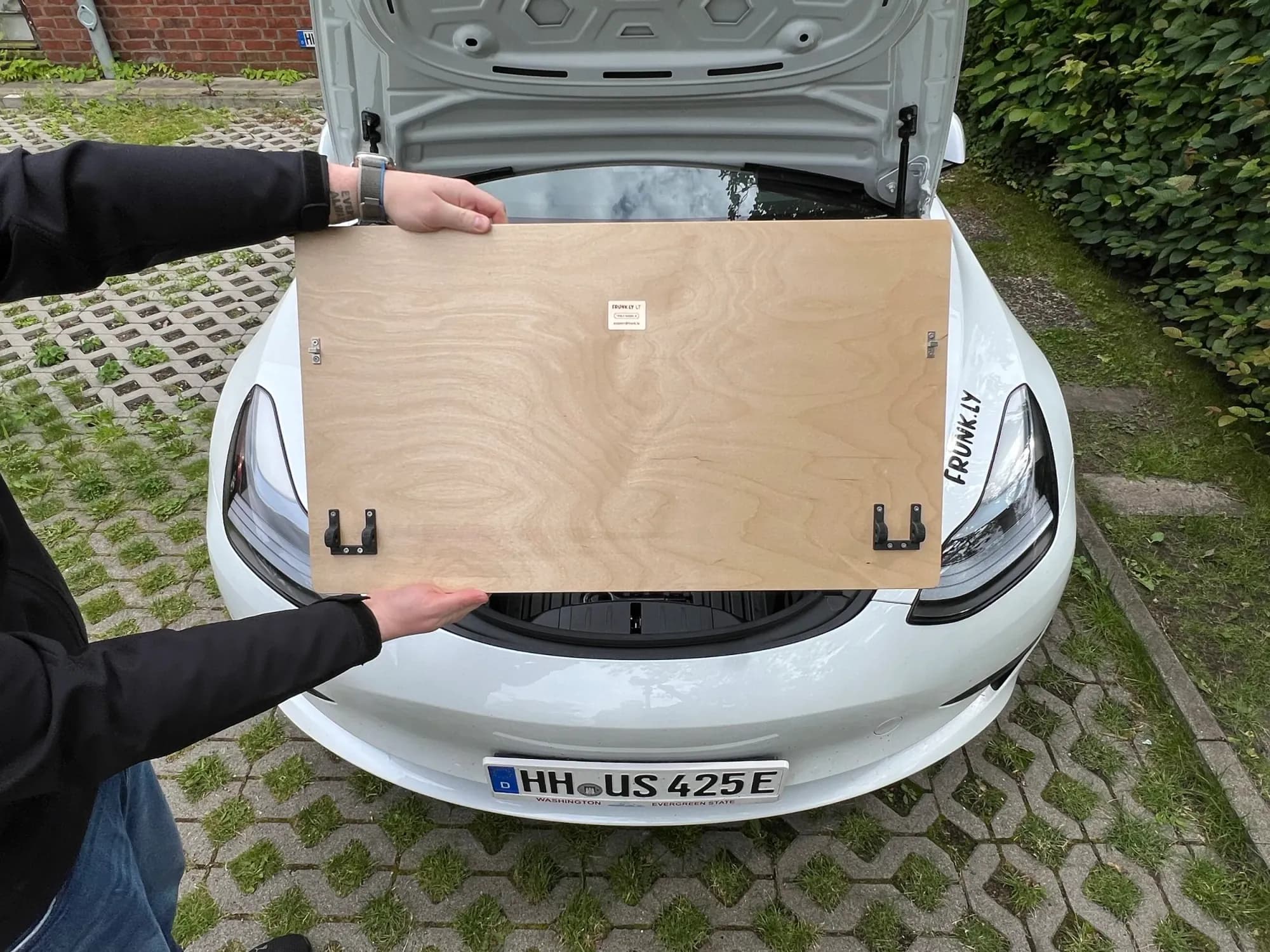

    11. Nimm die Tischplatte zur Hand

  • Ein Mann hält eine Holzplatte vor den vorderen Kofferraum eines weißen Autos mit geöffnetem Kofferraumdeckel.

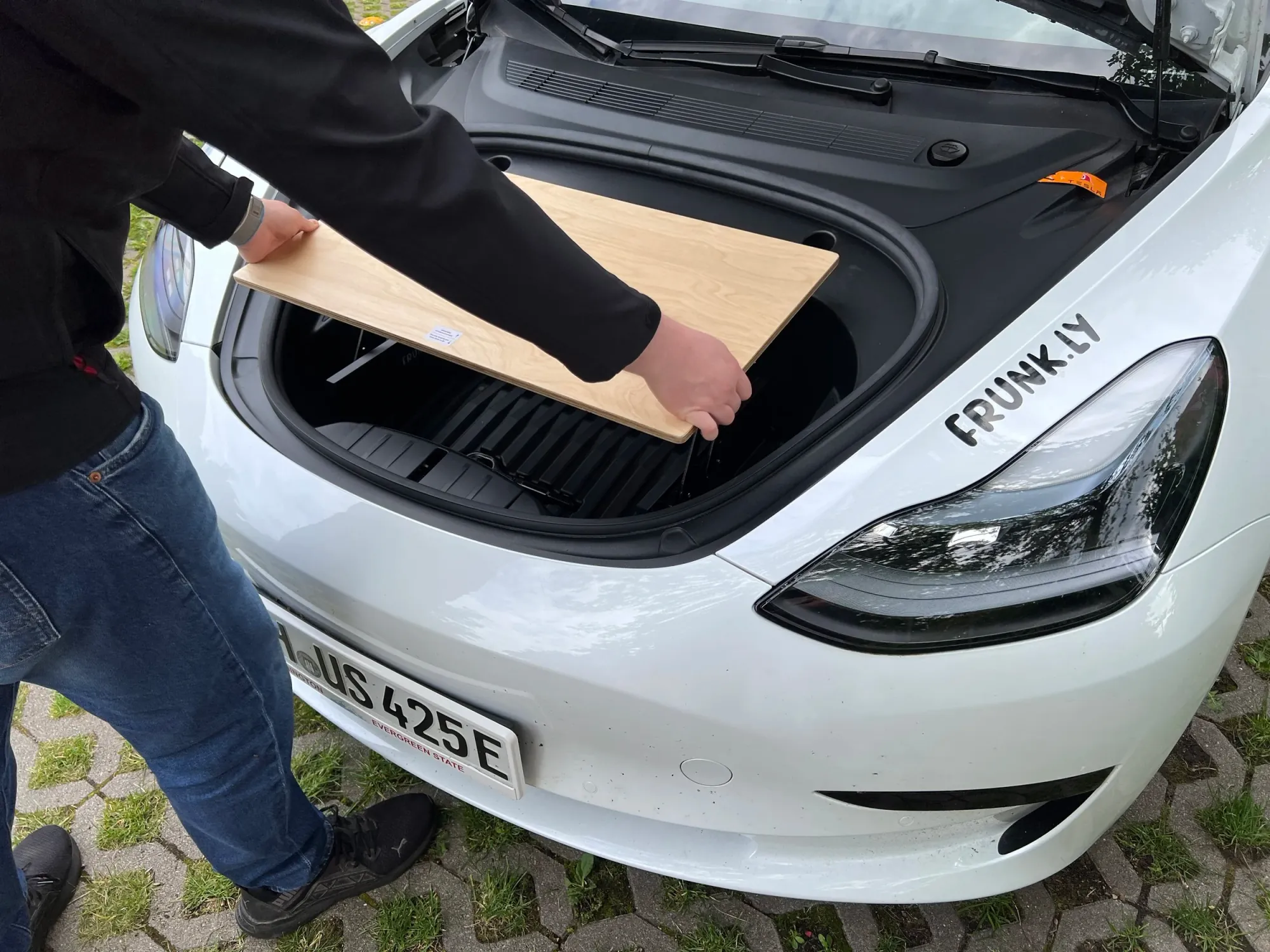

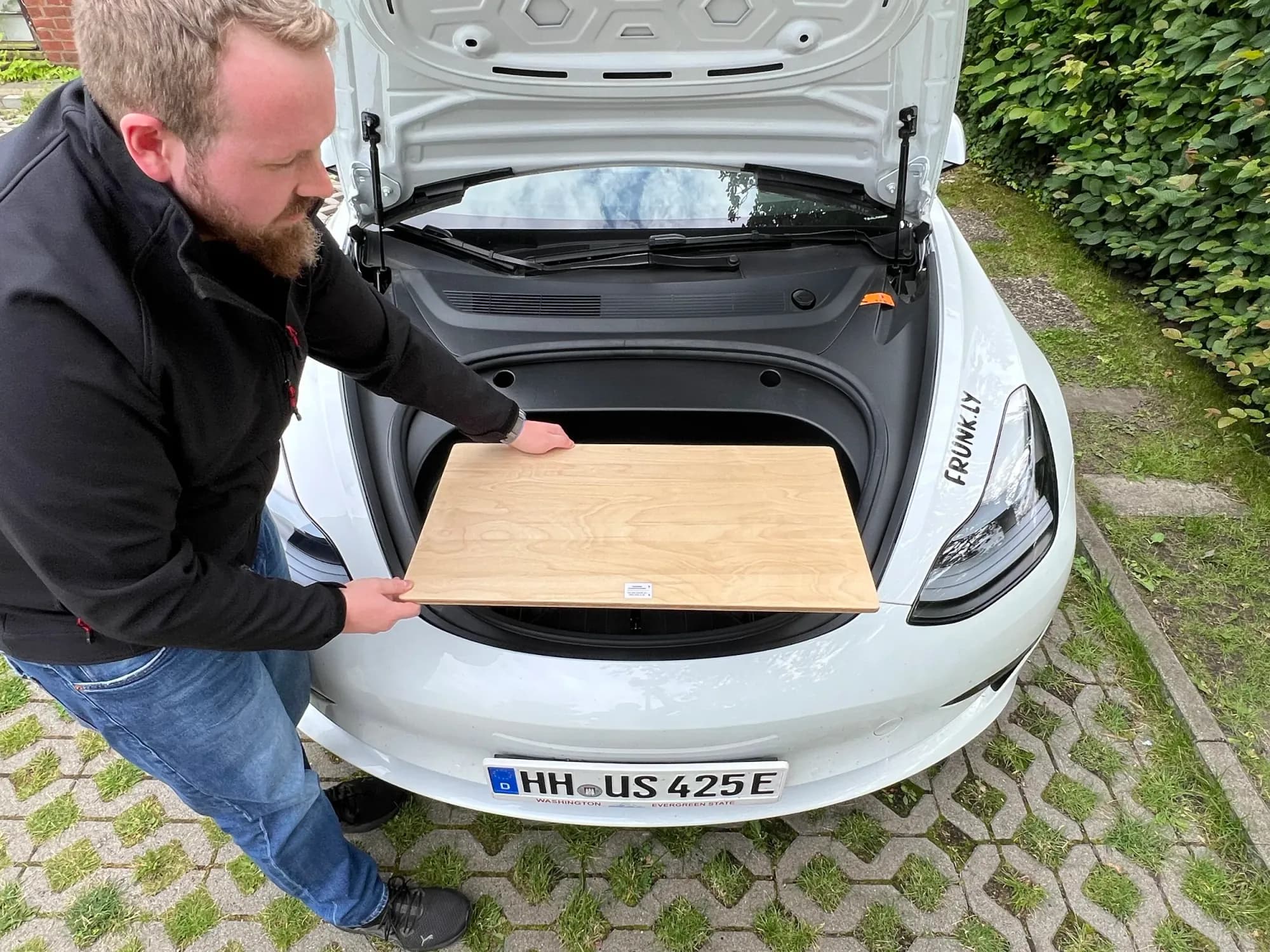

    12. Richte die Tischplatte korrekt aus

    Achte auf den Aufkleber auf der Oberseite

  • Nahaufnahme eines offenen Kofferraums eines weißen Autos, mit einer aufgestellten Holzplattform darin. Hintergrund zeigt ein Gebäude mit roten Ziegeln und Pflanzen.

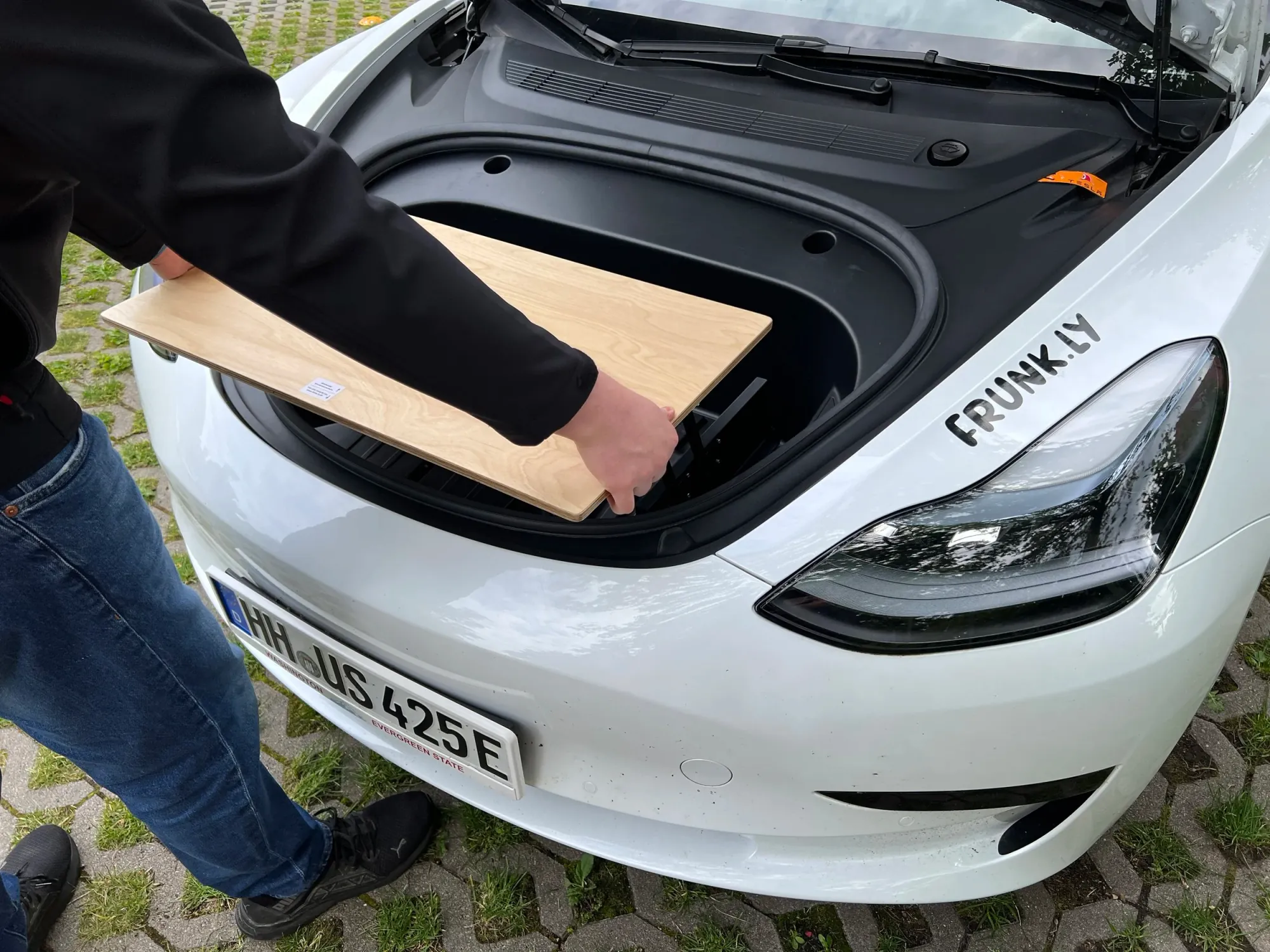

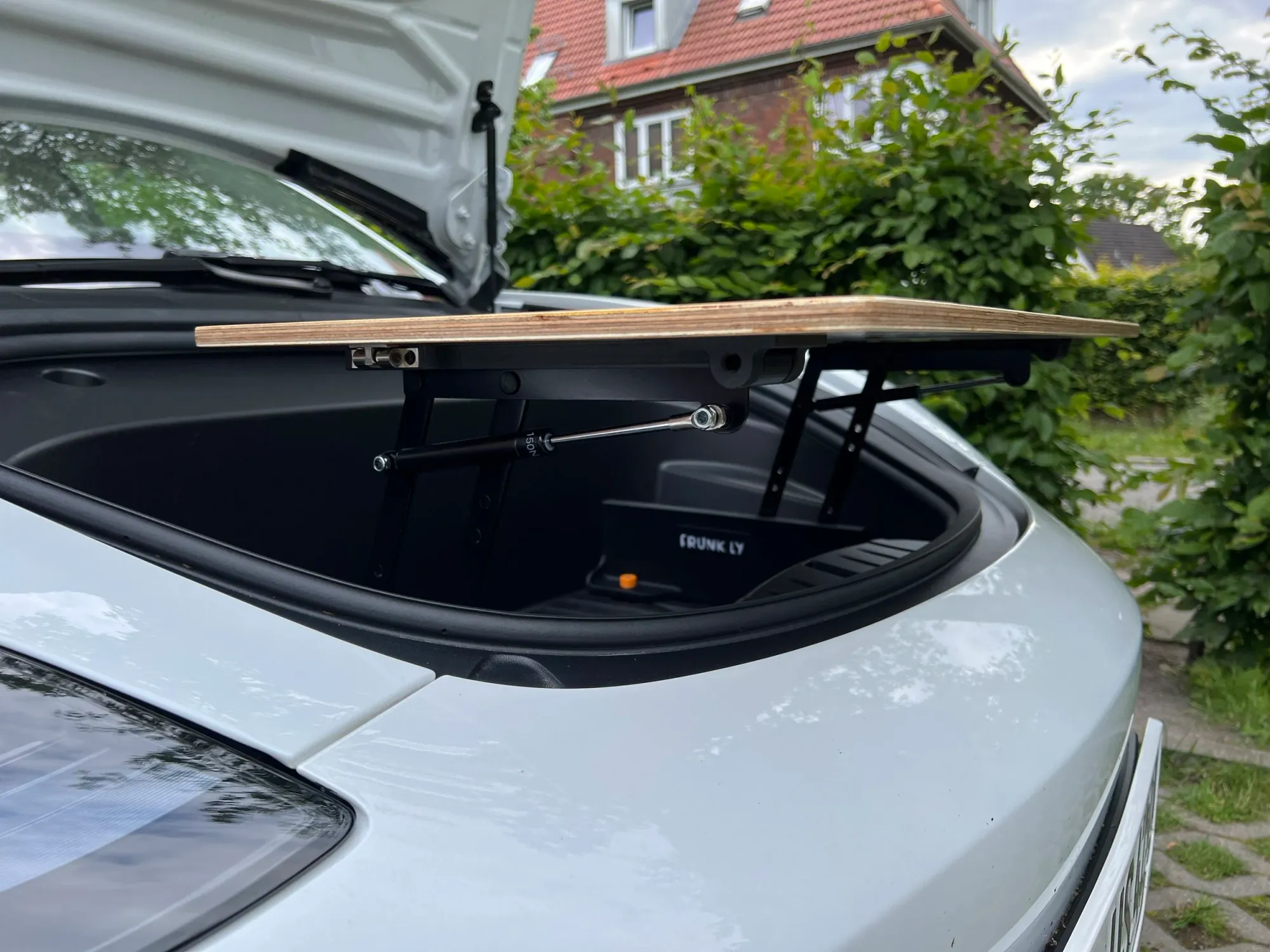

    13. Positioniere die Tischplatte

    Auf der Rückseite der Tischplatte findet du zwei schwarze Teile mit je 2 Löchern. Diese richtest du so aus, dass das Scharnier dazwischen Platz findest (Siehe Bild)

  • Weißes Auto mit geöffnetem vorderen Kofferraum, Hydraulikheber und grüne Büsche im Hintergrund.

    Animation - Positionierung Tischplatte

  • Eine Hand hält orangefarbene Schraubwerkzeuge vor einem offenen Kofferraumdeckel eines weißen Autos. Im Hintergrund ist ein Haus und grüne Vegetation zu sehen.

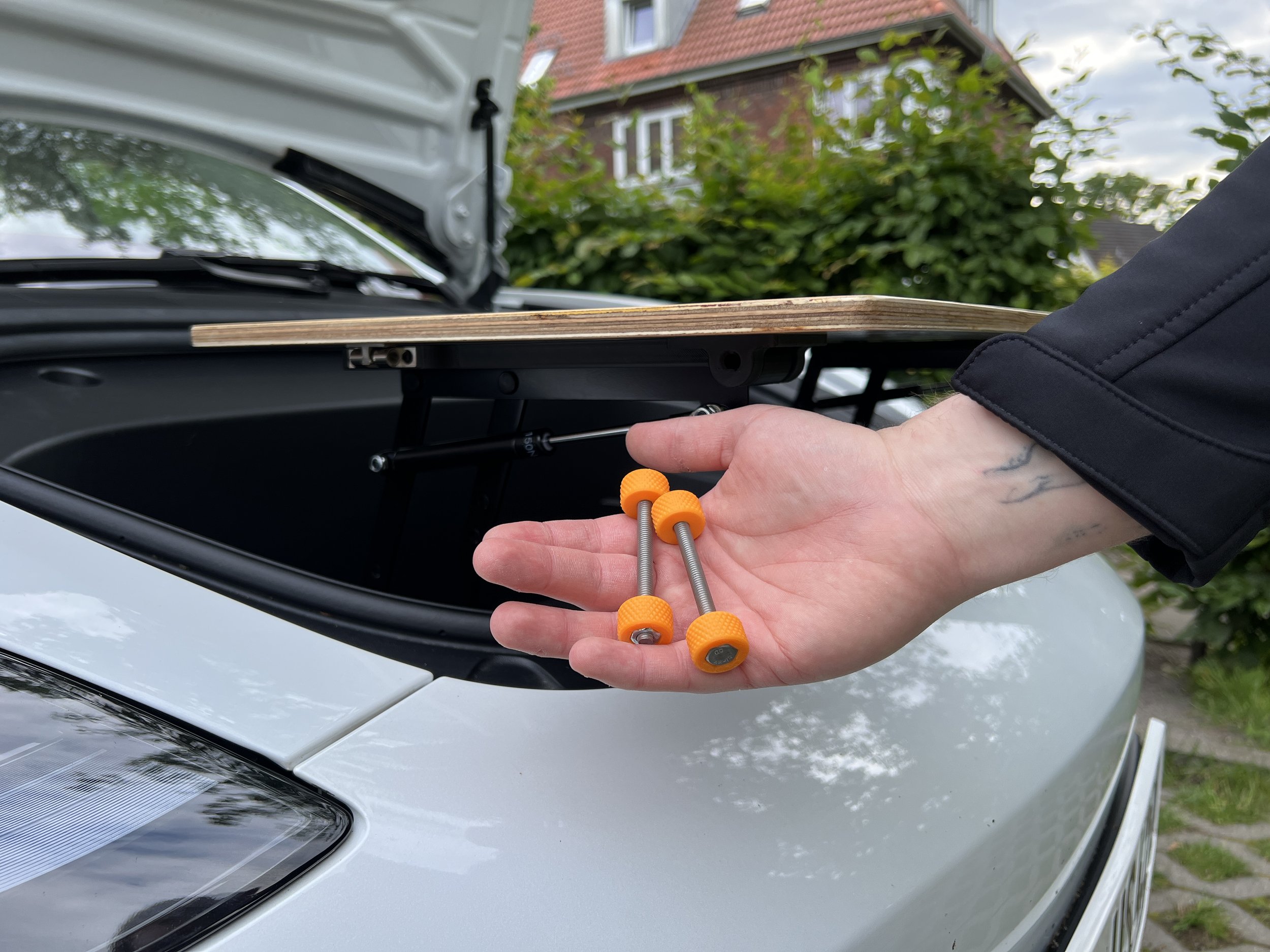

    14. Nimm die zwei langen Schrauben aus der Tüte

  • Person befestigt eine Holzplatte im Kofferraum eines Autos mit Werkzeug, Autohaube geöffnet, Haus und Laub im Hintergrund.

    15. Entferne die Schraubenmutter

  • Person montiert Holzplatte im offenen Kofferraum eines Autos.

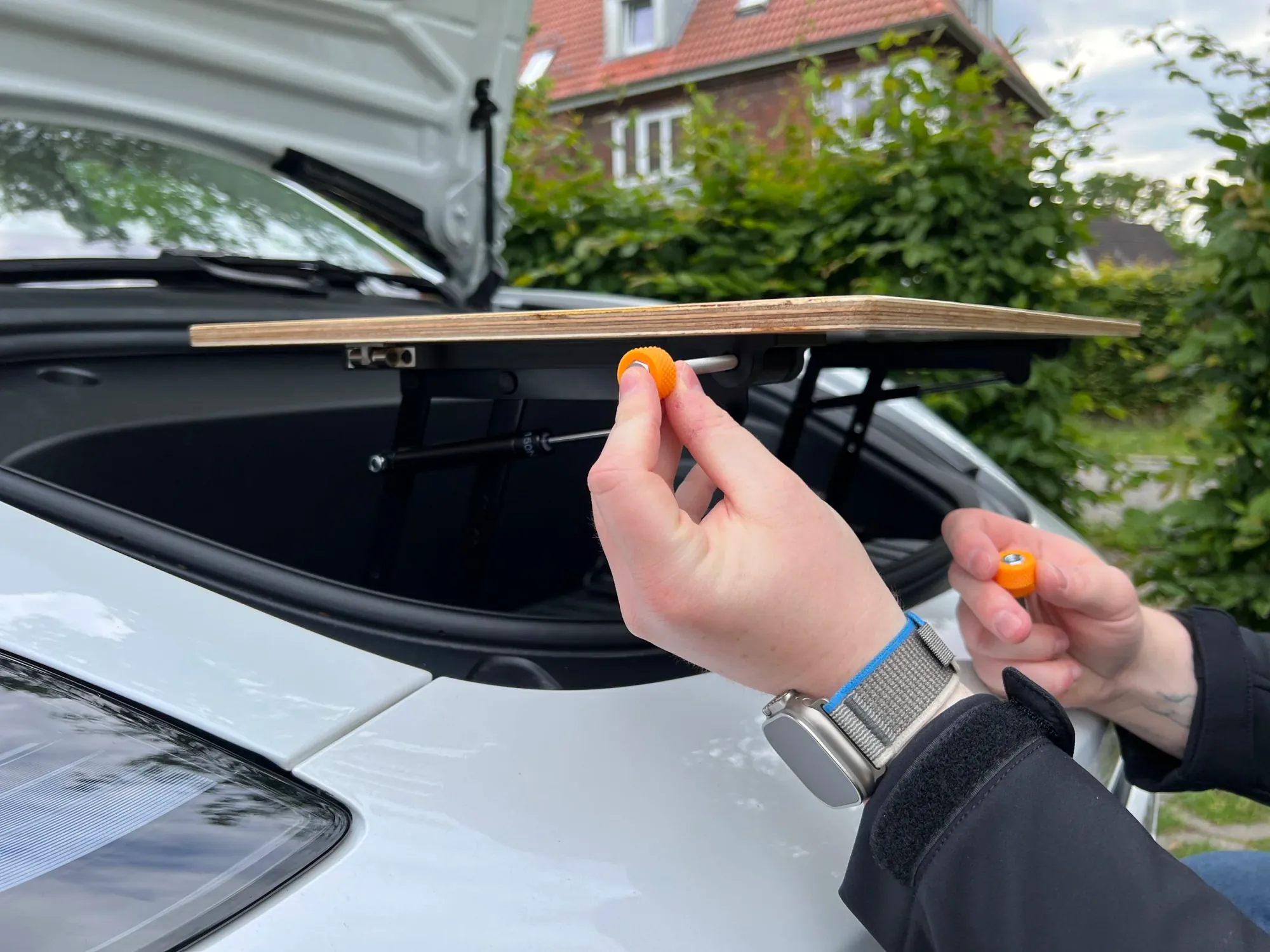

    16. Führe die erste Schraube durch alle Löcher der linken Seite

  • Hand hält Holzbrett mit Scharnier im Kofferraum eines Autos.

    17. Fixiere die Schraube mit der Mutter

    Achte dabei darauf die Mutter nicht zu fest zu ziehen

  • Hand hält orange skateboardähnliche Räder vor der offenen Motorhaube eines Autos.

    Animation - Fixierung Tischplatte (Seitenansicht)

  • Person justiert Holzregal in einem Auto, mit Schraube und Schraubenzieher.

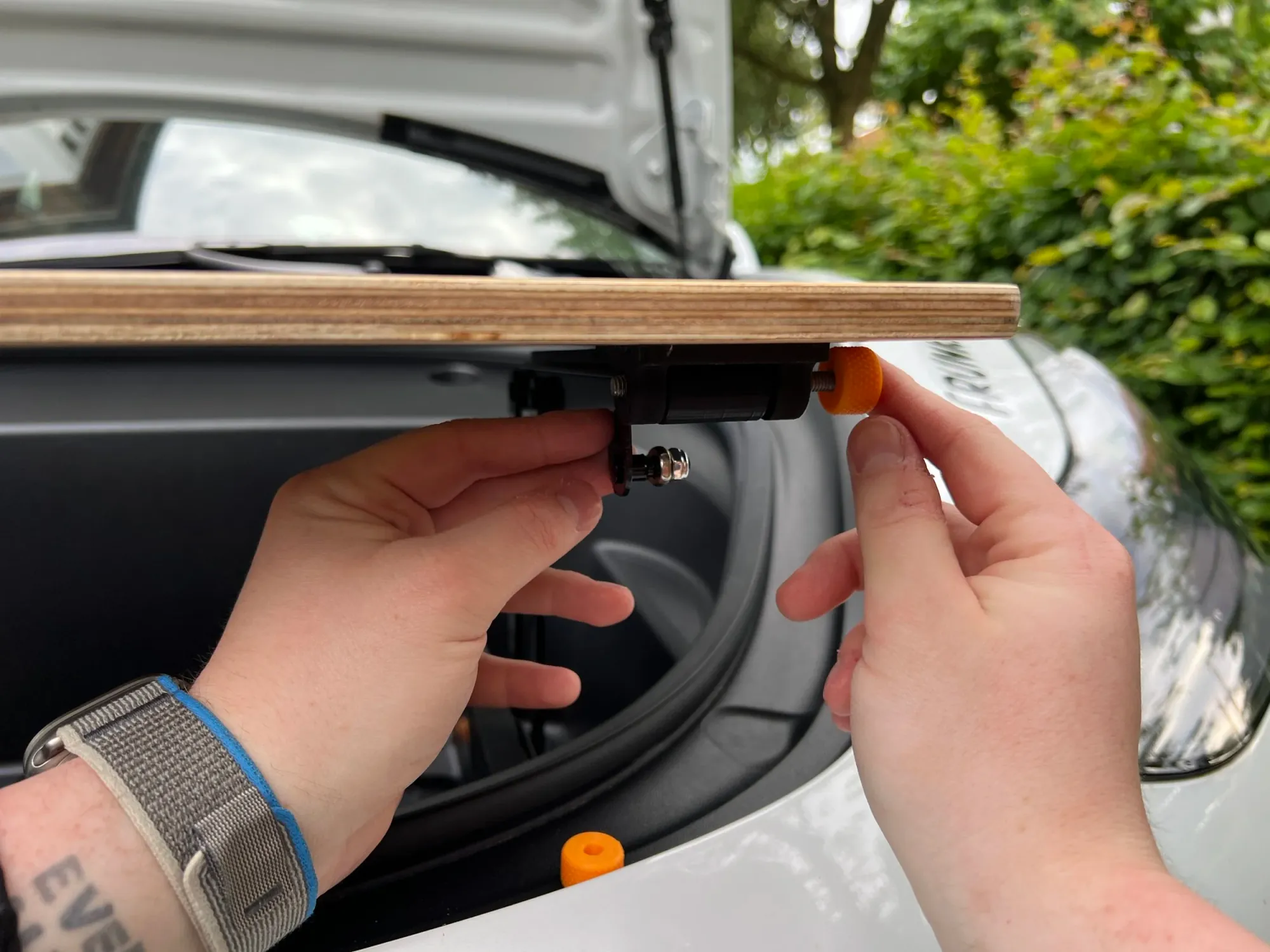

    18. Wiederhole den Vorgang für die rechte Seite

  • Person, die an einem Auto (vermutlich an der Heckklappe) einen Tisch oder Regal montiert. Zwei Schrauben in der Hand, eine in der Nähe des Autodaches. Hintergrund zeigt einen Baum und Sträucher.

    Animation - Fixierung Tischplatte (Frontansicht)

  • Ein weißes Auto mit geöffnetem Frunk (vorderer Kofferraum), in dem sich eine Holzplatte befindet. Das Kennzeichen zeigt "HH-US 425 E". Der Schriftzug "FRUNK.LY" ist nahe dem Scheinwerfer sichtbar.

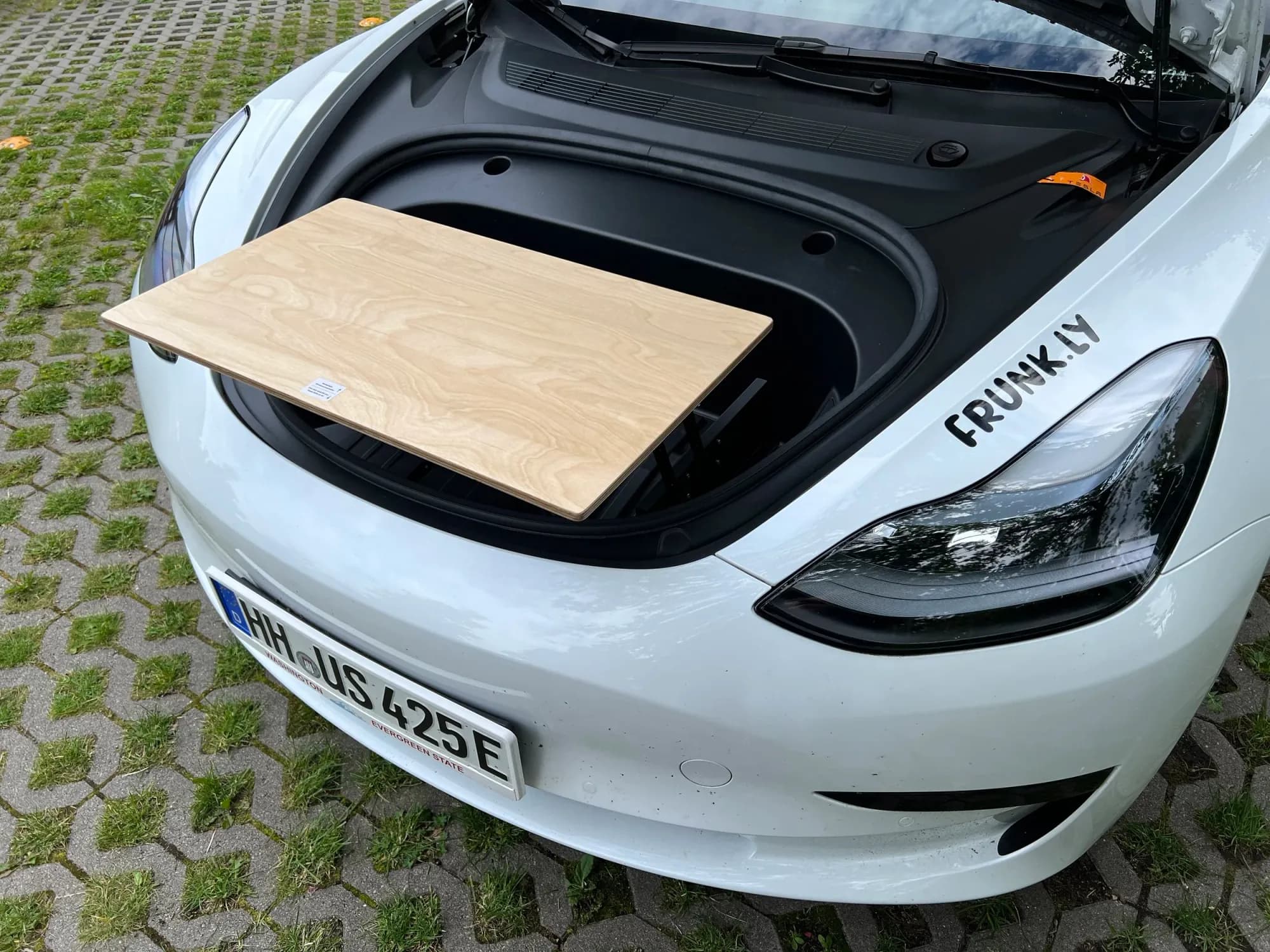

    19. Fertig!

Einsatz - Aufbau

  • Person legt hölzernes Tablett in den vorderen Kofferraum eines weißen Elektroautos.

    Animation - Aufbau

  • Ein Mensch legt ein hölzernes Brett in den vorderen Kofferraum eines weißen Autos.

    1. Greife die Tischplatte links und rechts

  • Eine Person steht neben einem Auto mit geöffnetem Frunk. Die Person platziert eine Holzplatte im vorderen Kofferraum des Fahrzeugs, eventuell zur Organisation oder Lagerung.

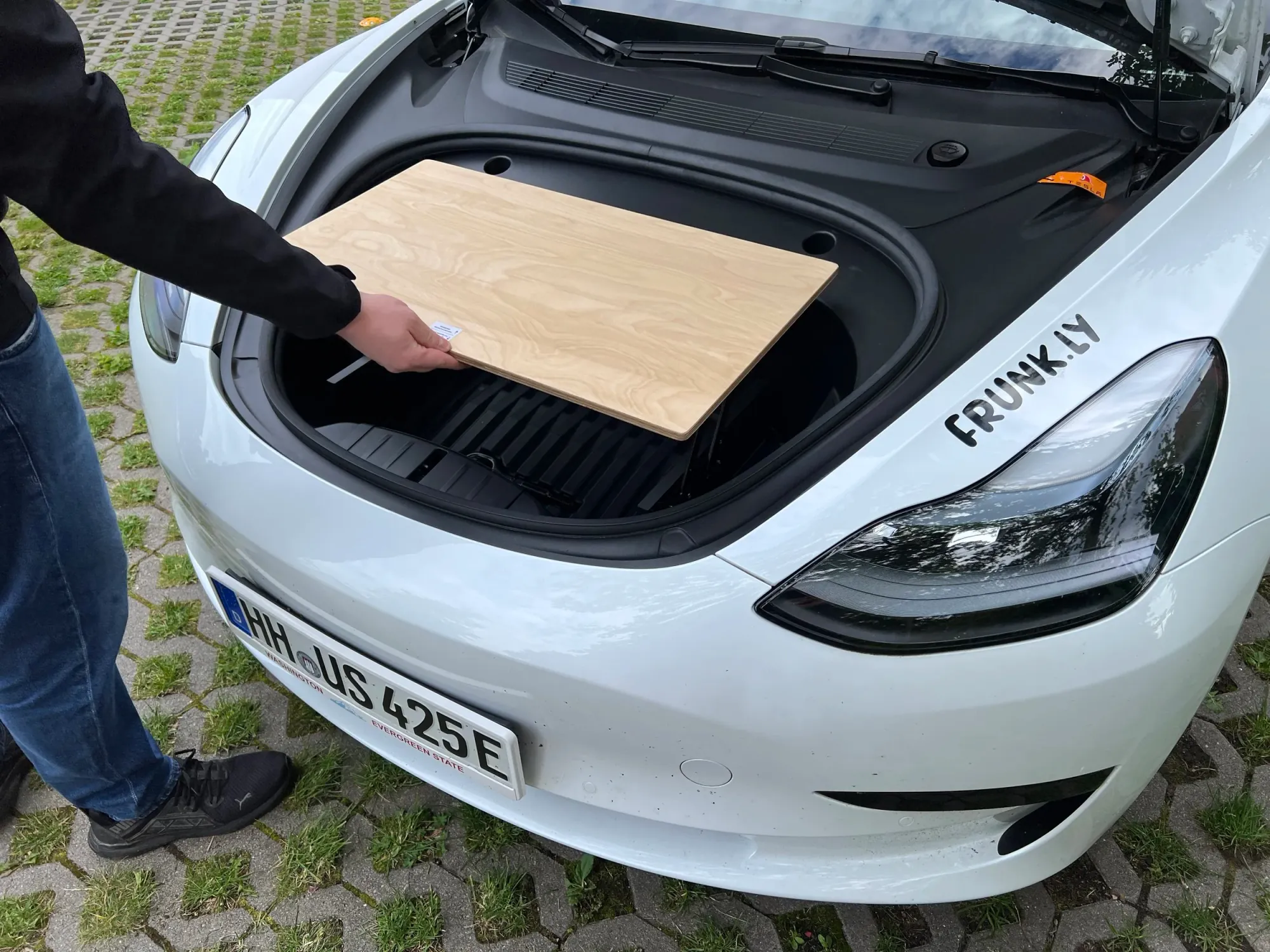

    2. Ziehe die Tischplatte nach oben

  • Person legt Holzbrett in den Frunk eines Elektroautos ein.

    3. Stell sicher, dass die Metallschnapper hinten mit dem Scharnier verbunden sind

Einsatz - Abbau

  • Ein geöffneter Frunk eines Autos mit einem Holzbrett im Inneren.

    Animation - Abbau

  • Person legt ein Holzbrett in den Frunk eines weißen Autos auf einem gepflasterten Platz.

    1. Greife die Tischplatte links und rechts

  • Person platziert Holzplatte im vorderen Kofferraum eines weißen Autos, offene Motorhaube, Scheinwerfer sichtbar, Aufschrift 'FRUNK.LY' am Auto.

    2. Löse die Schnapper-Sicherung indem du die Platte vorne etwas nach unten drückst

  • Eine Person legt ein Holzbrett in den vorderen Kofferraum eines weißen Autos mit geöffnetem Frunk, auf einem Parkplatz.

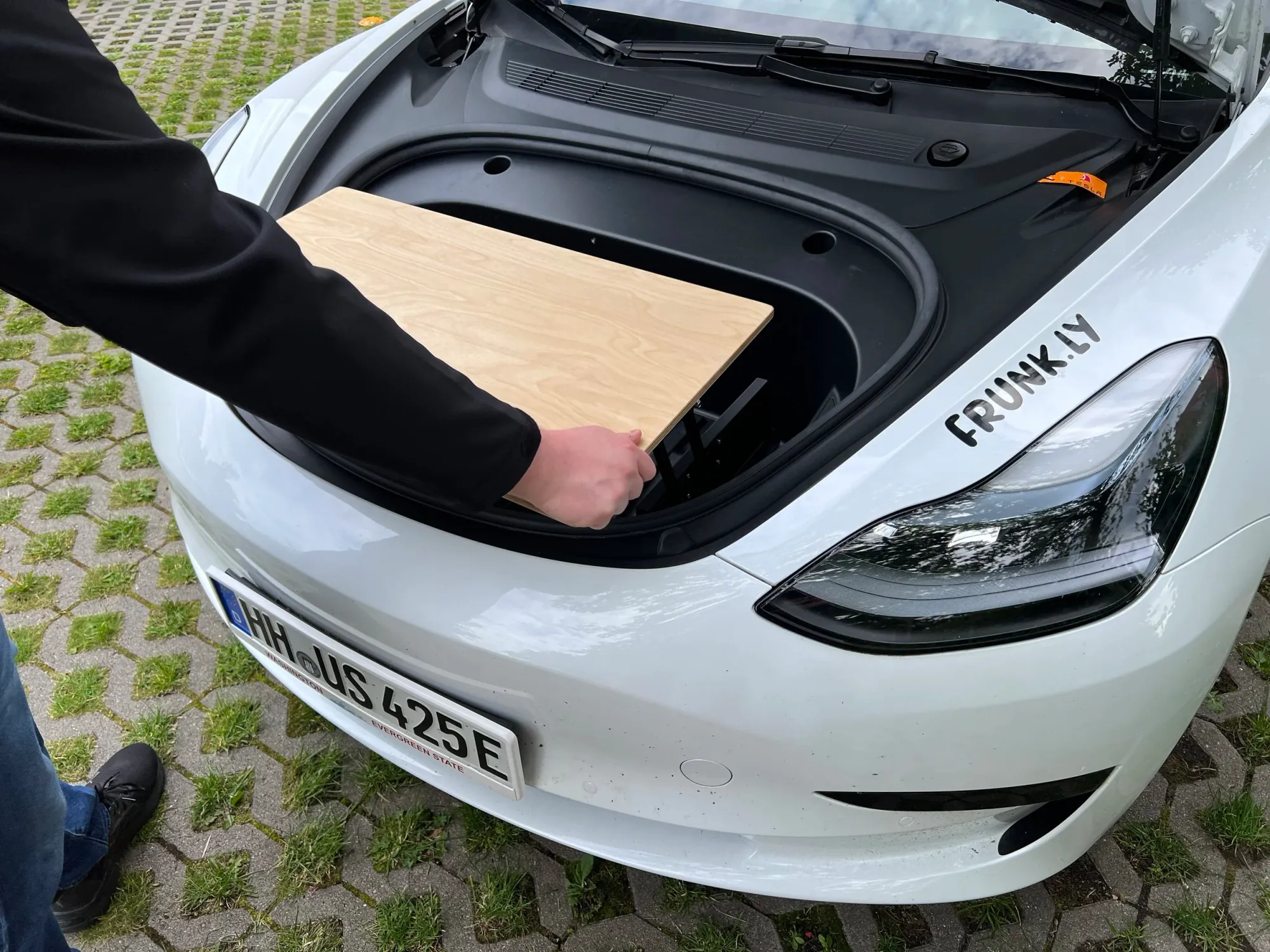

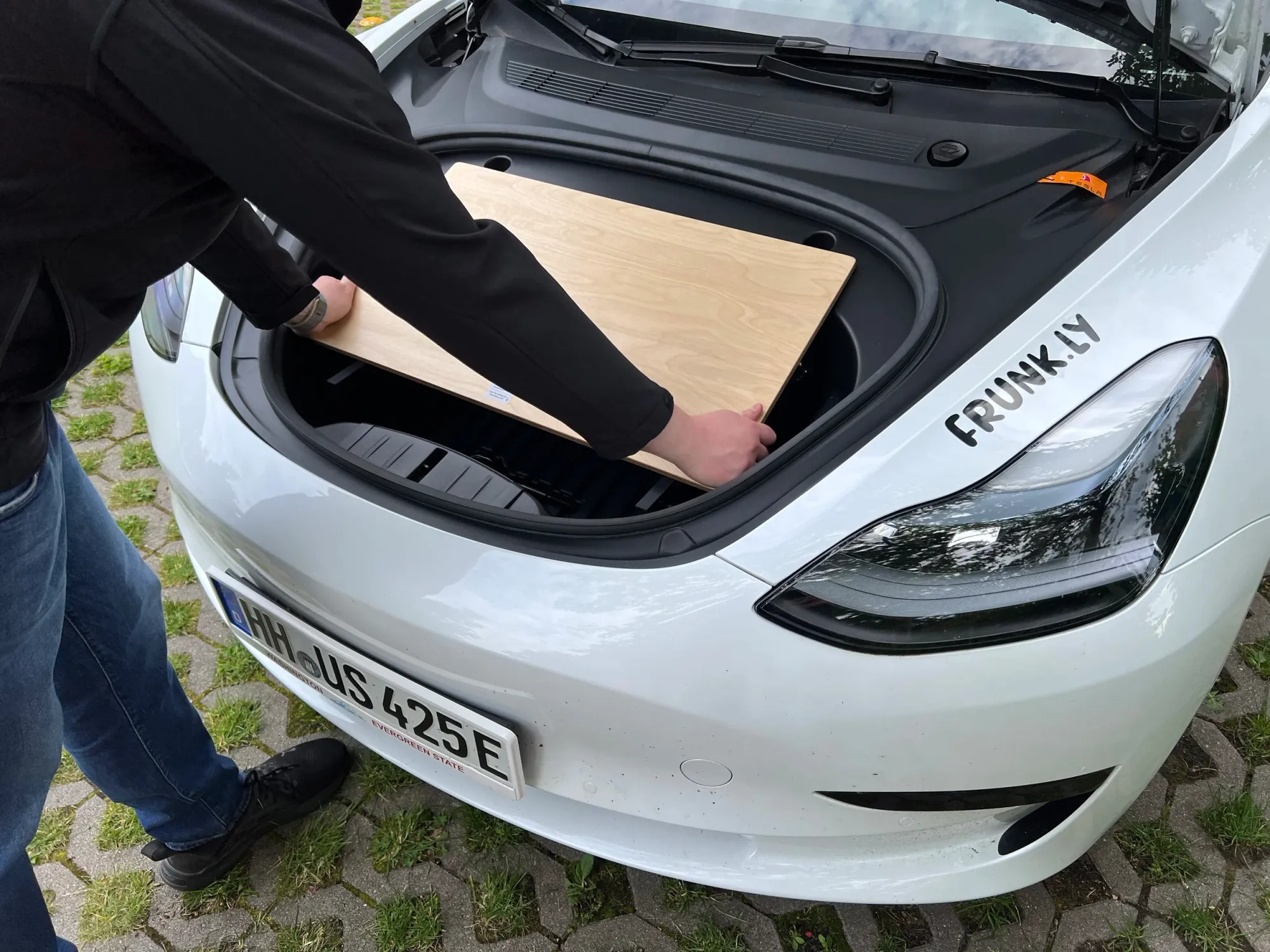

    3. Drück die Tischplatte runter in den Frunk

Einsatz - Zugang Frunk

  • Ein Auto mit offenem Frunk, in dem sich eine hölzerne Abdeckung befindet, und auf der Motorhaube ist das Wort "FRUNK.LY" zu sehen.

    Animation - Zugang Frunk

  • Ein Mann legt ein Holzbrett in den Frunk eines weißen Elektroautos mit einem deutschen Nummernschild.

    1. Zieh die Tischplatte aus dem Frunk

    Lass die Metallschnapper dabei nicht einrasten

  • Person hält eine Holzplatte über den vorderen Kofferraum eines weißen Elektroautos.

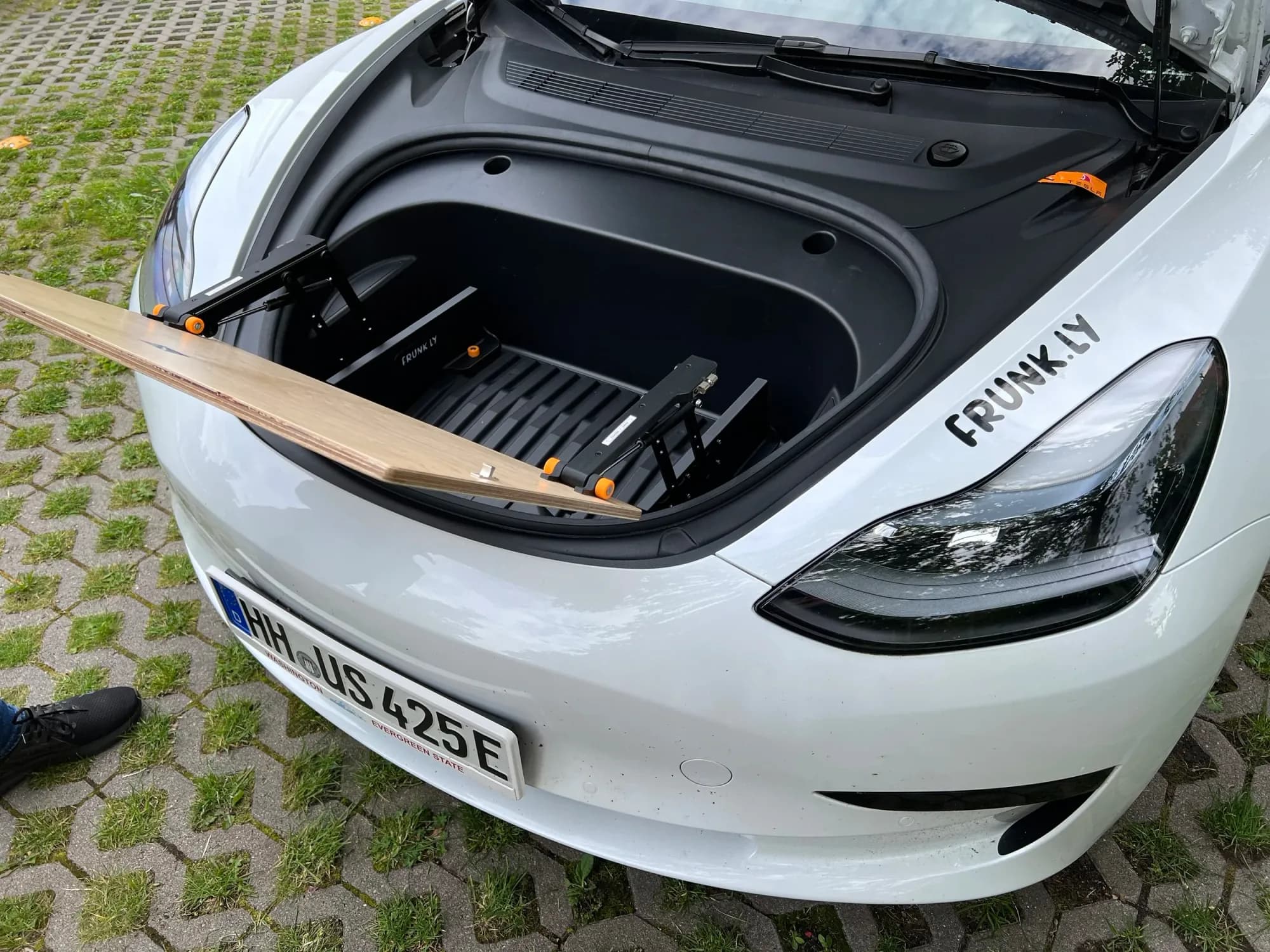

    2. Klappe die Tischplatte nach vorne

  • Ein weißes Auto mit geöffneter Fronthaube zeigt einen ausgeklappten Tisch im vorderen Kofferraum.

    3. Tisch geöffnet

    Bitte beachte, dass der Tisch in dieser Position am anfälligsten für Beschädigungen ist. Stütze dich nicht auf der Tischplatte ab.
