Frunkly Series 1

Anleitung
Einbau, Ausbau & Einsatz

Einbau

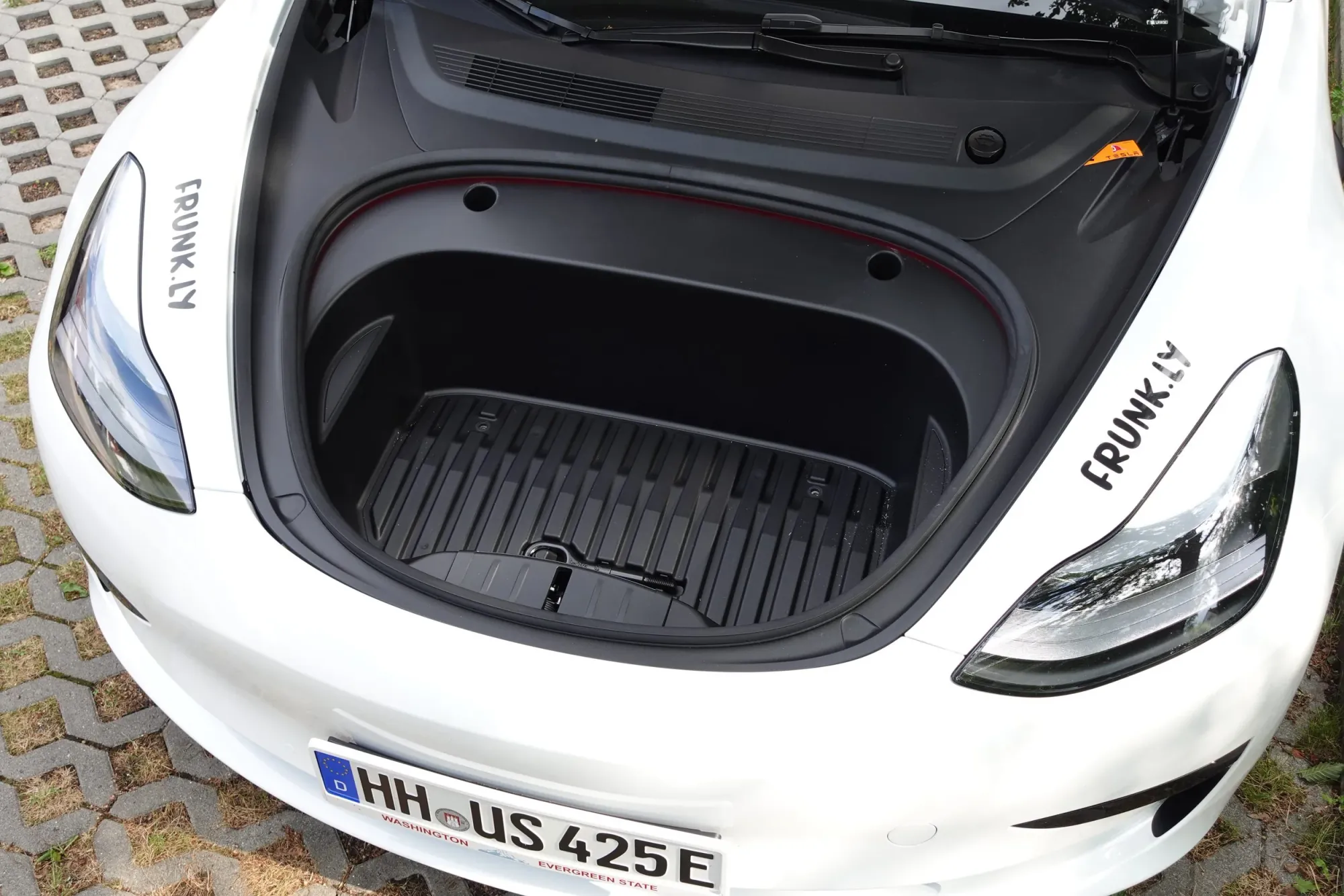

  • Offener vorderer Kofferraum eines Elektroautos auf gepflastertem Parkplatz, mit "Frunk.ly" Aufkleber.

    1. Entferne alle Gegenstände aus dem Frunk

    Damit dir beim Einbau nichts in die Quere kommt, entferne zuerst alle Gegenstände aus deinem Frunk.

    Keine Sorge, am Ende findet alles wieder Platz.

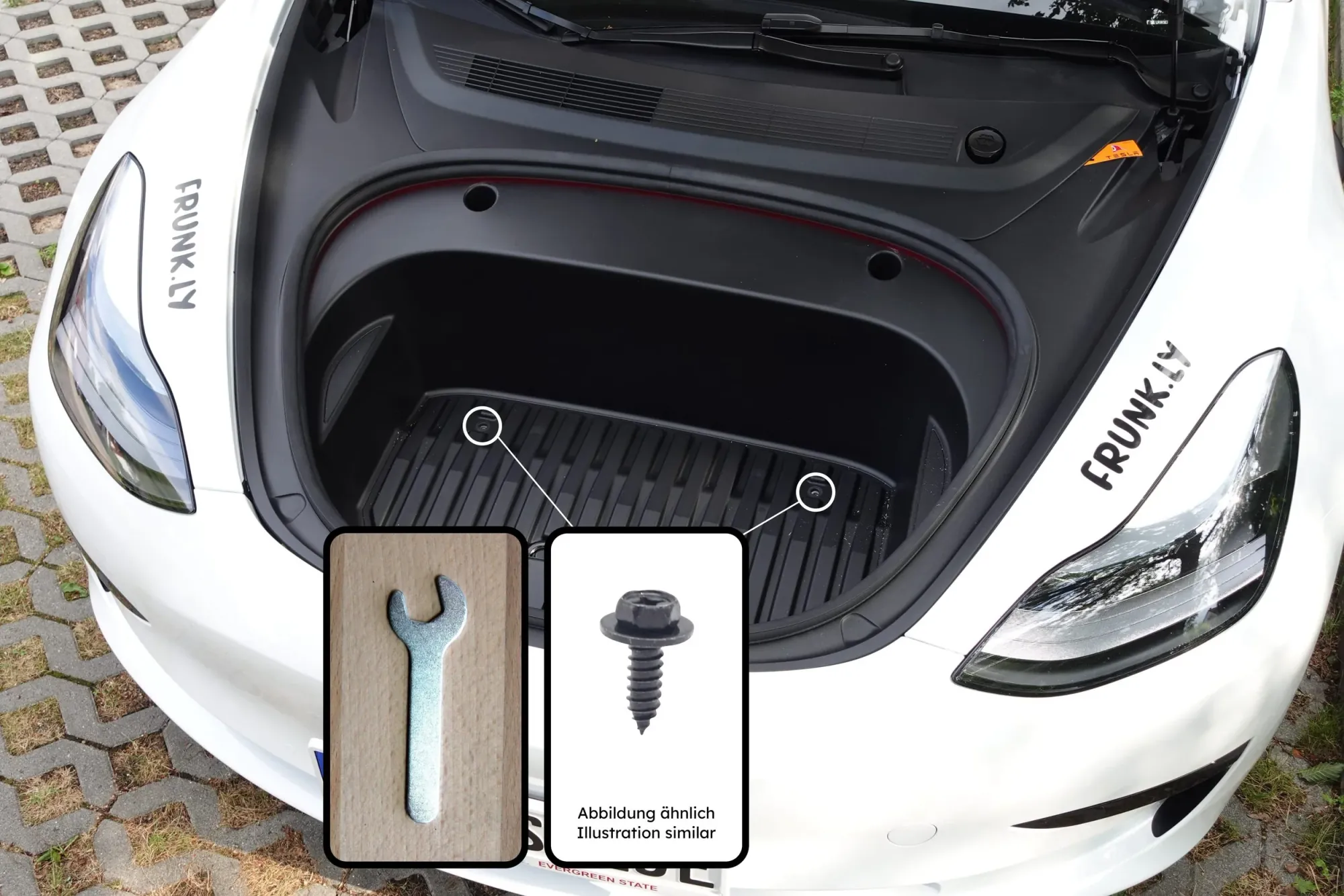

  • Offener Kofferraum eines Elektroautos mit Schrauben und Werkzeug zur Installation, Beschriftung "FRUNK.LY" auf der Motorhaube.

    2. Entferne die beiden Schrauben im Frunk

    Auf dem Boden des Frunks findest du zwei Schrauben (Siehe Bild). Diese löst du mit dem beigelegten Werkzeug und kannst sie danach mit der Hand vollständig herausdrehen.

    Verwahre die beiden gelösten Schrauben am besten in der beigelegten Tüte.

  • Holzrahmen mit zwei schwarzen Metallklemmen auf Asphalt

    3. Bringe die Füße an

    Die beiden Schrauben mit Kappe findest du in der beigelegten Tüte.

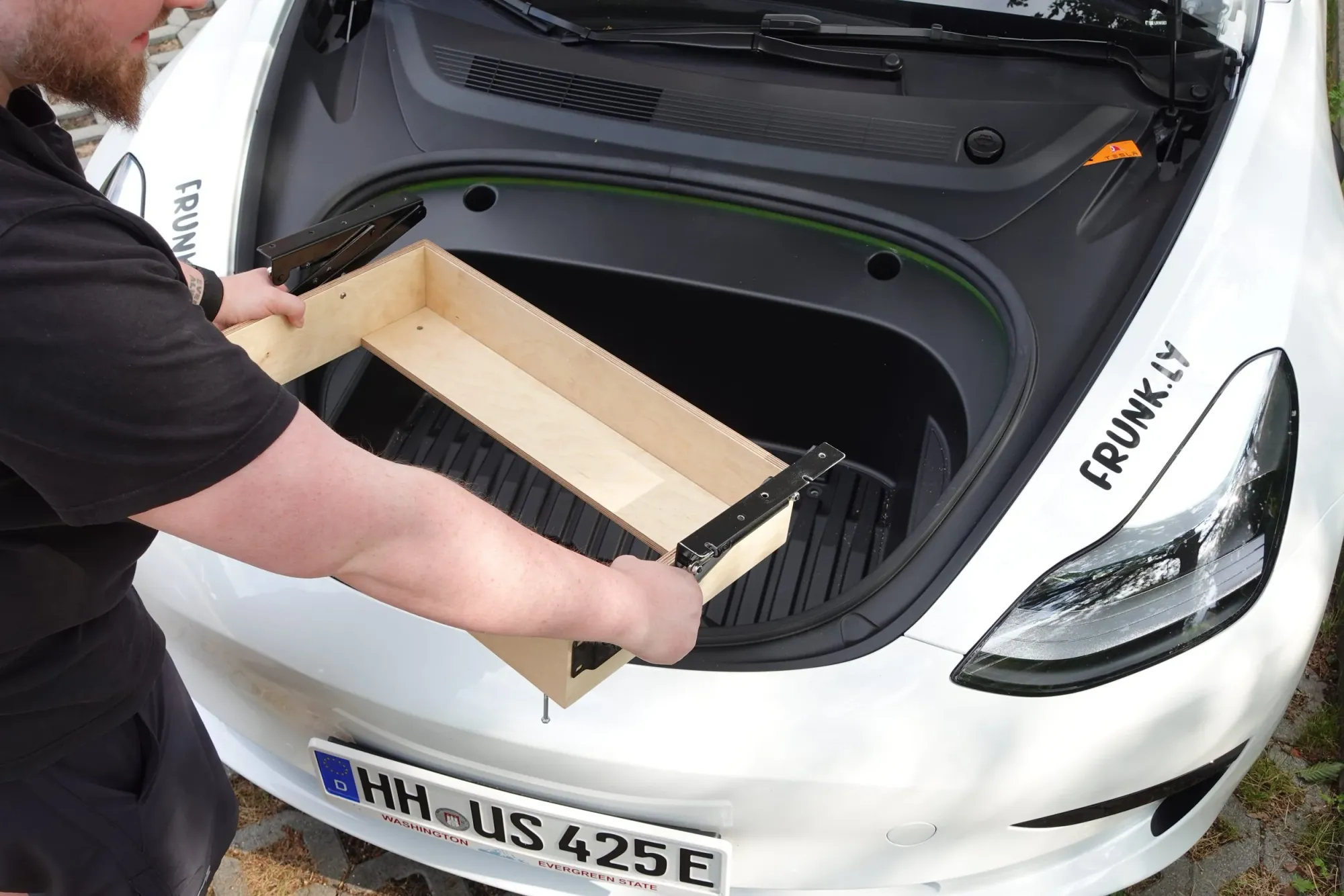

  • Person platziert einen Holzkasten im vorderen Kofferraum eines Elektroautos.

    4. Platziere das Gestell im Frunk

    Platziere das Gestell, mit der Bodenplatte hinten, im Frunk. Richte die beiden Löcher im Boden des Gestells mit den Löcher im Boden des Frunks aus.

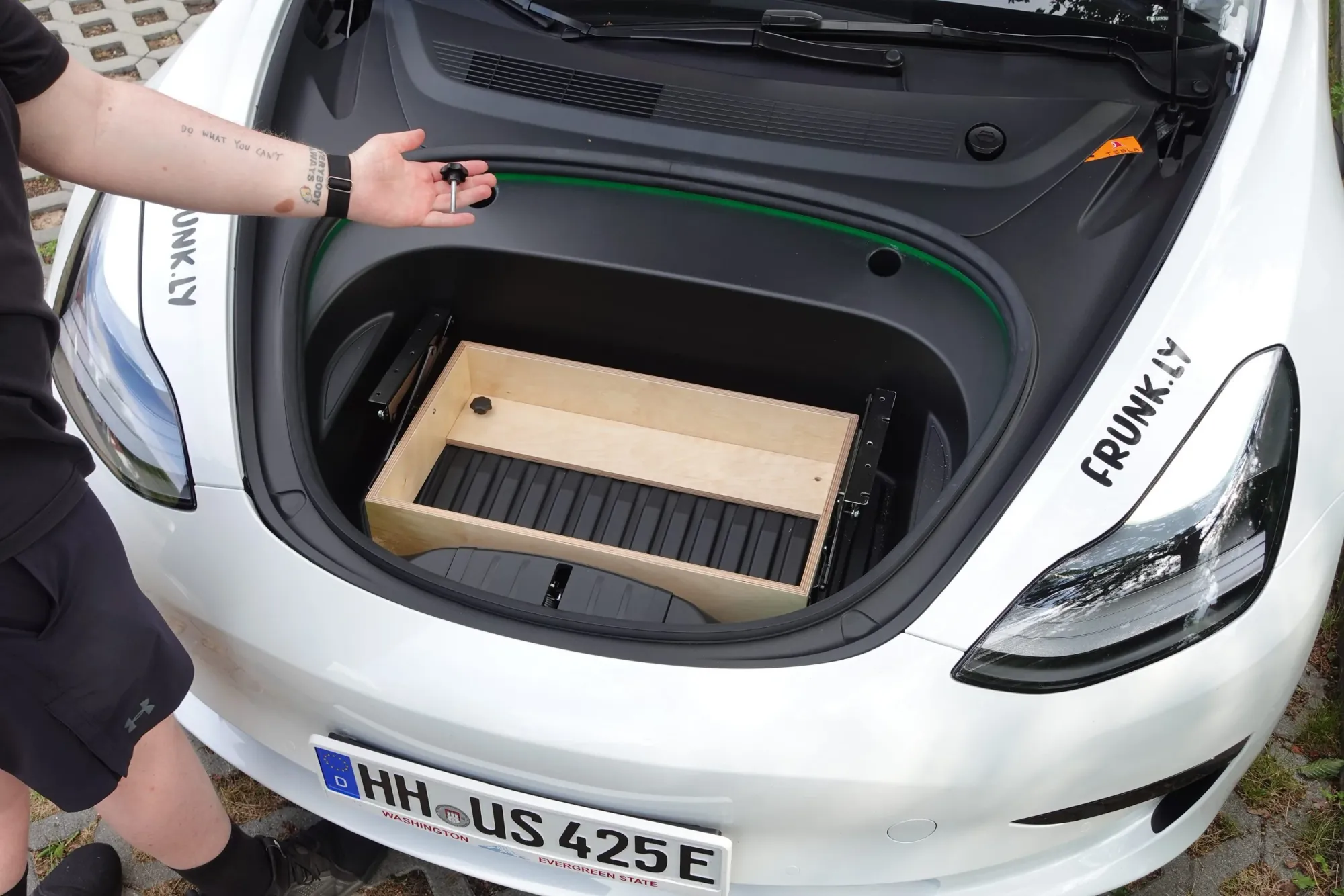

  • Offener Frunk eines weißen Autos mit einer Holzkiste im Inneren, ein Arm hält ein Werkzeug oder Teil, deutsche Autokennzeichen sichtbar.

    5. Fixiere das Gestell im Frunk

    Zum Fixieren des Gestells im Frunk verwendest du die beiden beigelegten Schrauben mit Sterngriff.

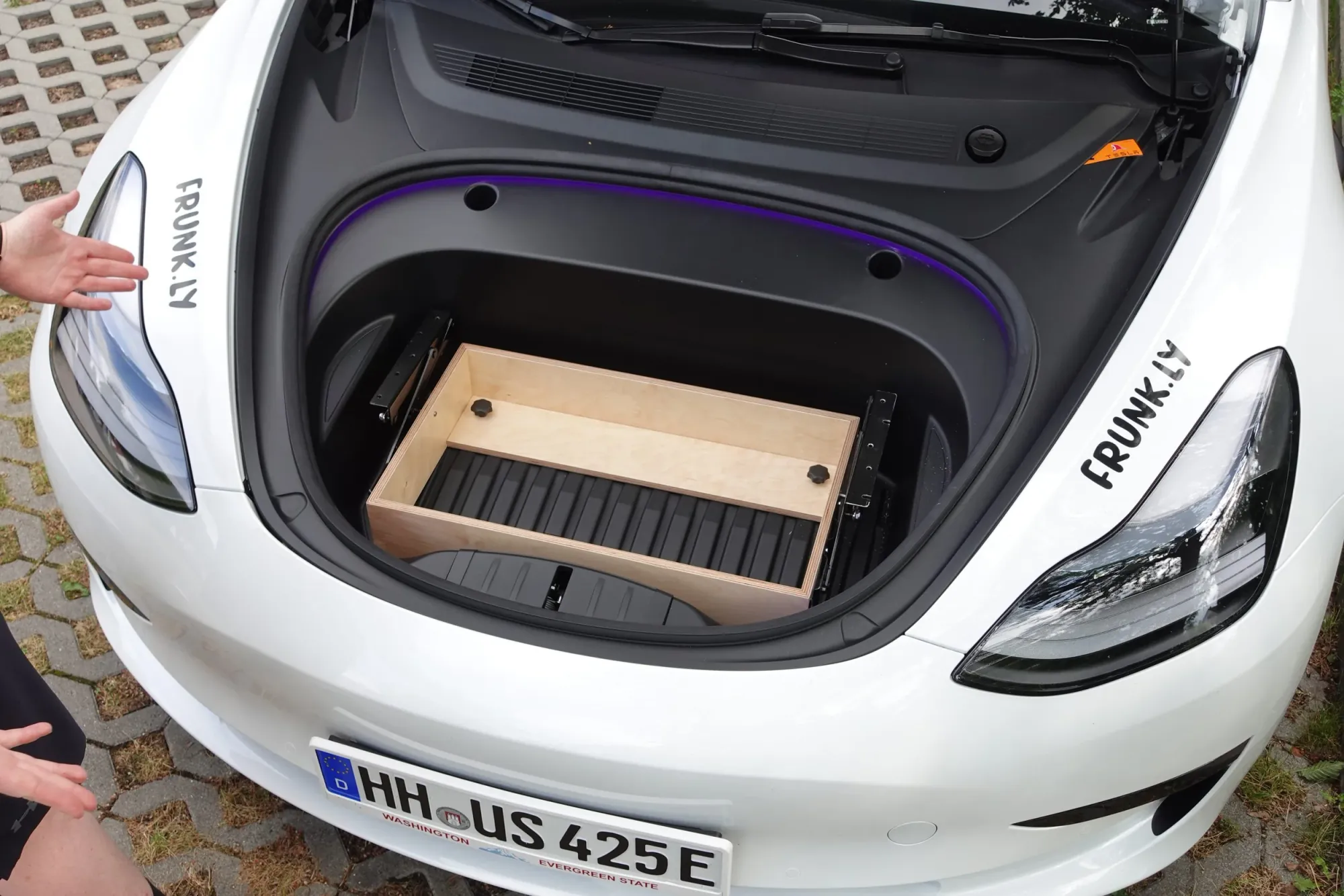

  • Ein geöffneter Frunk eines weißen Elektroautos mit einem Holzkasten im Inneren, umgeben von einem lila LED-Lichtstreifen, und einer Person, die auf der linken Seite des Bildes eine Hand ausstreckt. Das Nummernschild zeigt "HH US 425 E".

    6. Feineinstellung

    Stelle die vorderen Beine, welche du in Schritt 3. angebracht hast, so ein, dass sie auf dem Boden des Frunks aufliegen, aber das Gestell nicht nach oben drücken.

    Damit ist der Einbau vollendet!

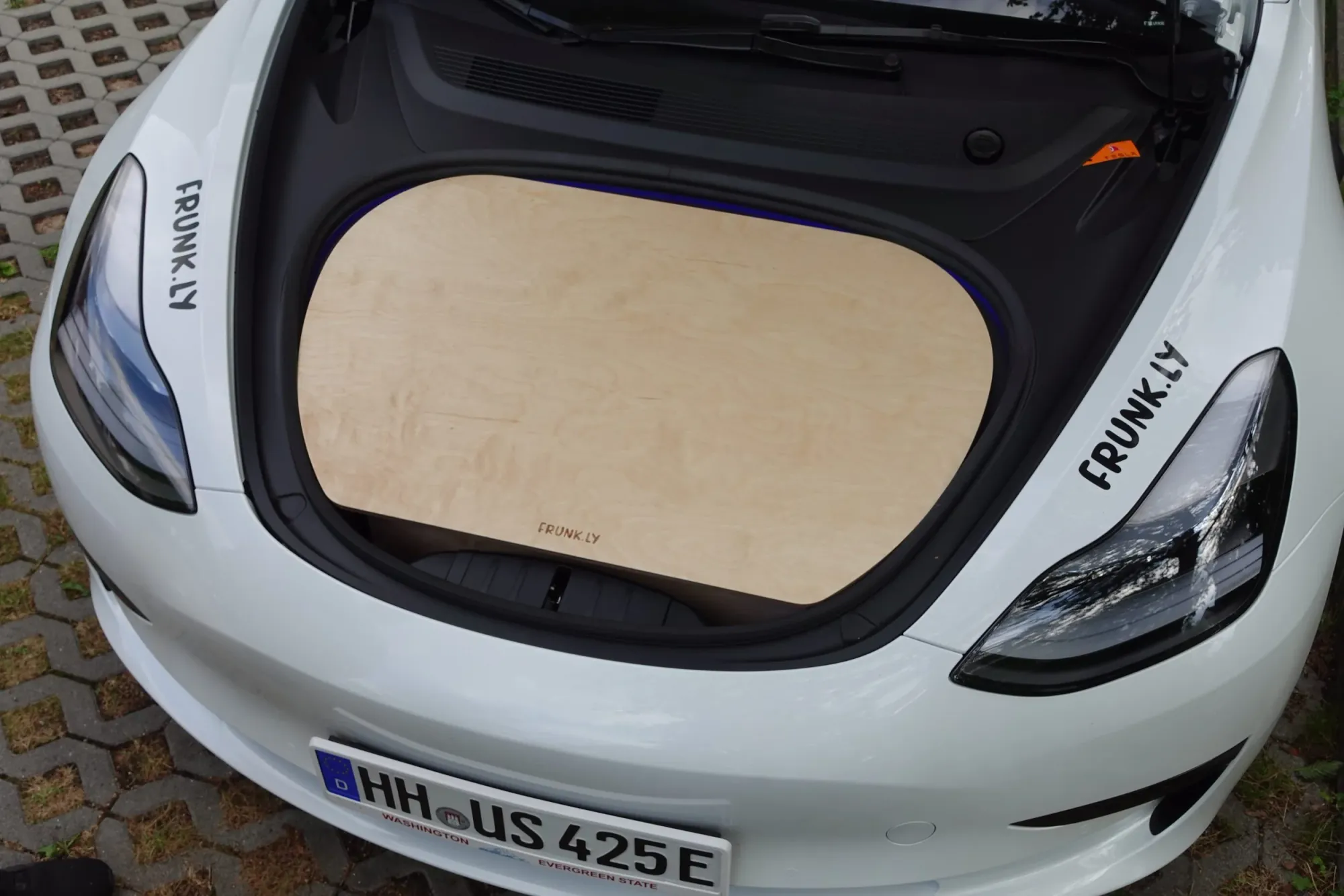

  • Frunk eines weißen Autos mit Holzabdeckung und Beschriftung 'FRUNK.LY' auf dem Kotflügel. Deutsches Kennzeichen sichtbar, Parkfläche aus Pflastersteinen im Hintergrund.

    7. Lege die Tischplatte ein

    Lege die Tischplatte, mit den Verbindungsstücken auf der Unterseite nach unten zeigend, in den Frunk. Um Schäden zu vermeiden, achte darauf, dass die Tischplatte nicht über die Gummiumrandung steht.

Ausbau

  • Offener vorderer Kofferraum eines Autos mit Holzabdeckung und Aufschrift "FRUNK.LY". Nummernschild "HH US 425 E" sichtbar.

    1. Entferne die Tischplatte

    Lager die Tischplatte am besten flach und eben.

  • Ein offener Kofferraum eines Elektroautos ("Frunk") mit einer Holzbox im Innenraum. Das Auto hat ein deutsches Kennzeichen und weiße Karosserie.

    2. Entferne alle Gegenstände

    Entferne alle Gegenstände, sodass dich nichts beim Ausbau stört.

    Solltest du Frunkly länger lagern, sichere die beiden Scharniere mit einer Schnur oder Kabelbinder, so dass sie sich keinesfalls öffnen.

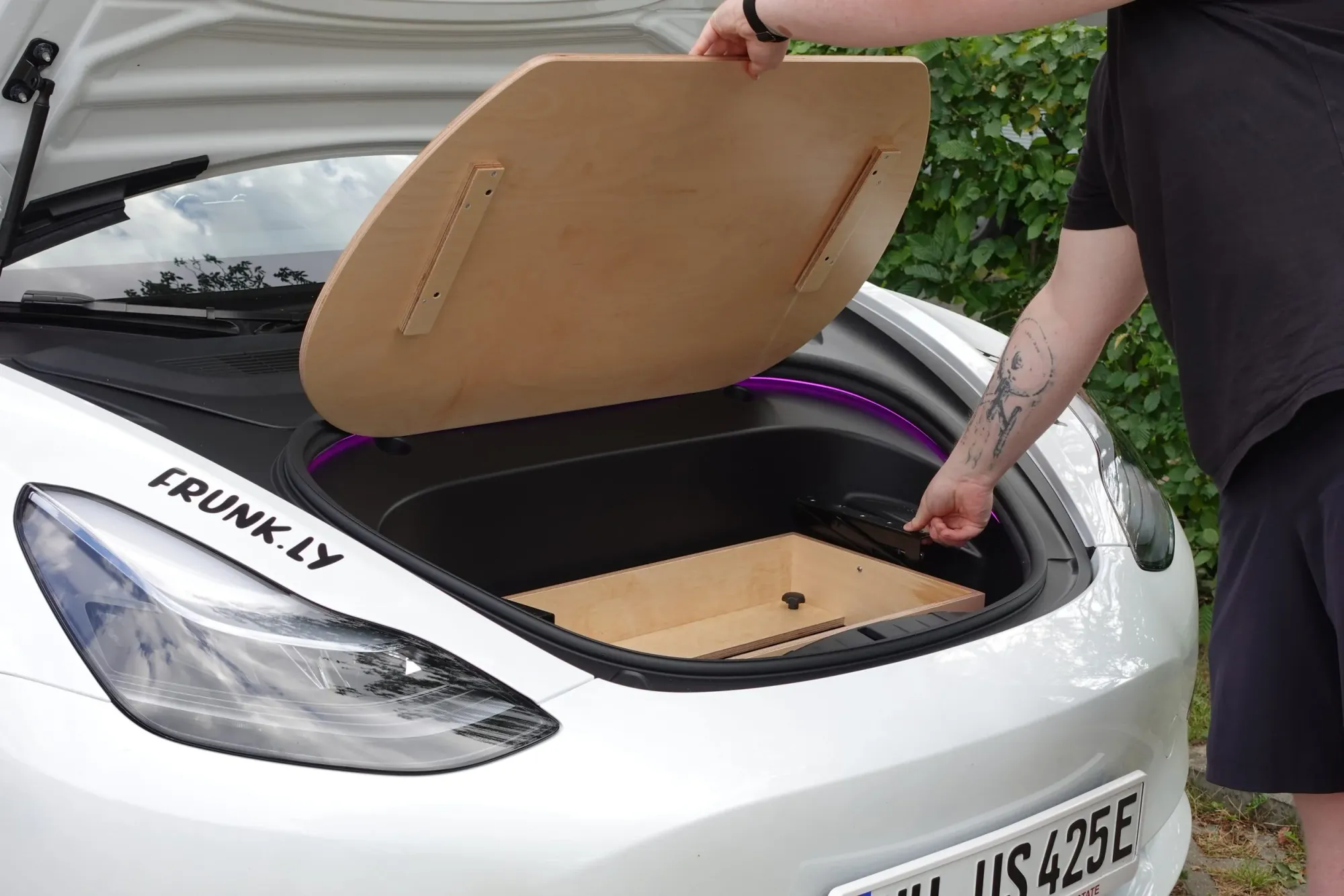

  • Ein geöffneter vorderer Kofferraum eines Elektroautos mit einem Holzkasten im Inneren. Ein Arm mit einem schwarzen Knopf in der Hand ist zu sehen. Auf dem Auto steht "FRUNK.LY" und das Fahrzeug hat ein deutsches Kennzeichen HH US 425 E.

    3. Löse die Schrauben mit Griff

    Lösen die Schrauben mit Griff welche das Gestell fixieren und lege sie zurück in die Tüte.

  • Person installiert eine Holzkonstruktion im vorderen Kofferraum eines weißen Autos mit offener Motorhaube.

    4. Entnehme das Gestell

    Entnehme das Gestell und lege es bei Seite. Du kannst auch die beiden Füße ausschrauben und mit in die Tüte legen.

  • Offener Kofferraum eines Elektroautos, mit einer Frontkofferraumwanne. Zwei Nahaufnahmen zeigen einen Schraubenschlüssel und eine Schraube neben dem Frunk. Markierungen deuten auf Befestigungspunkte im Frunk hin.

    5. Schraube die originalen Schrauben ein

    Nimm die beiden originale Schrauben des Frunks und drehe sie per Hand ein (im Uhrzeigersinn). Nutze das mitgelieferte Werkzeug um sie am Ende festzuziehen.

Einsatz - Aufbau

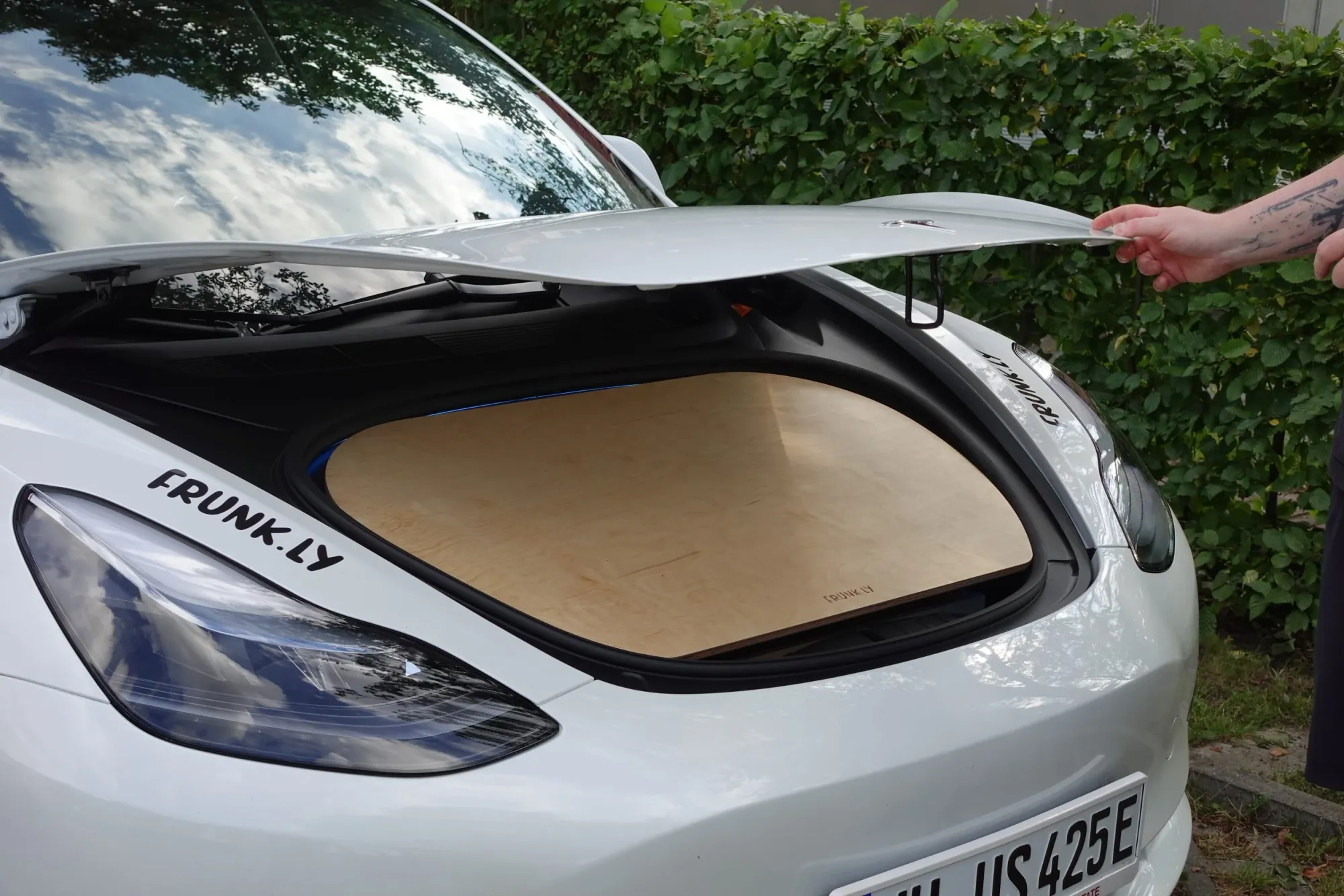

  • Ein Auto mit geöffnetem Frontkofferraum und einer Holzabdeckung. Eine Person hebt die Abdeckung an. Im Hintergrund sind Pflanzen sichtbar.

    1. Öffne den Frunk

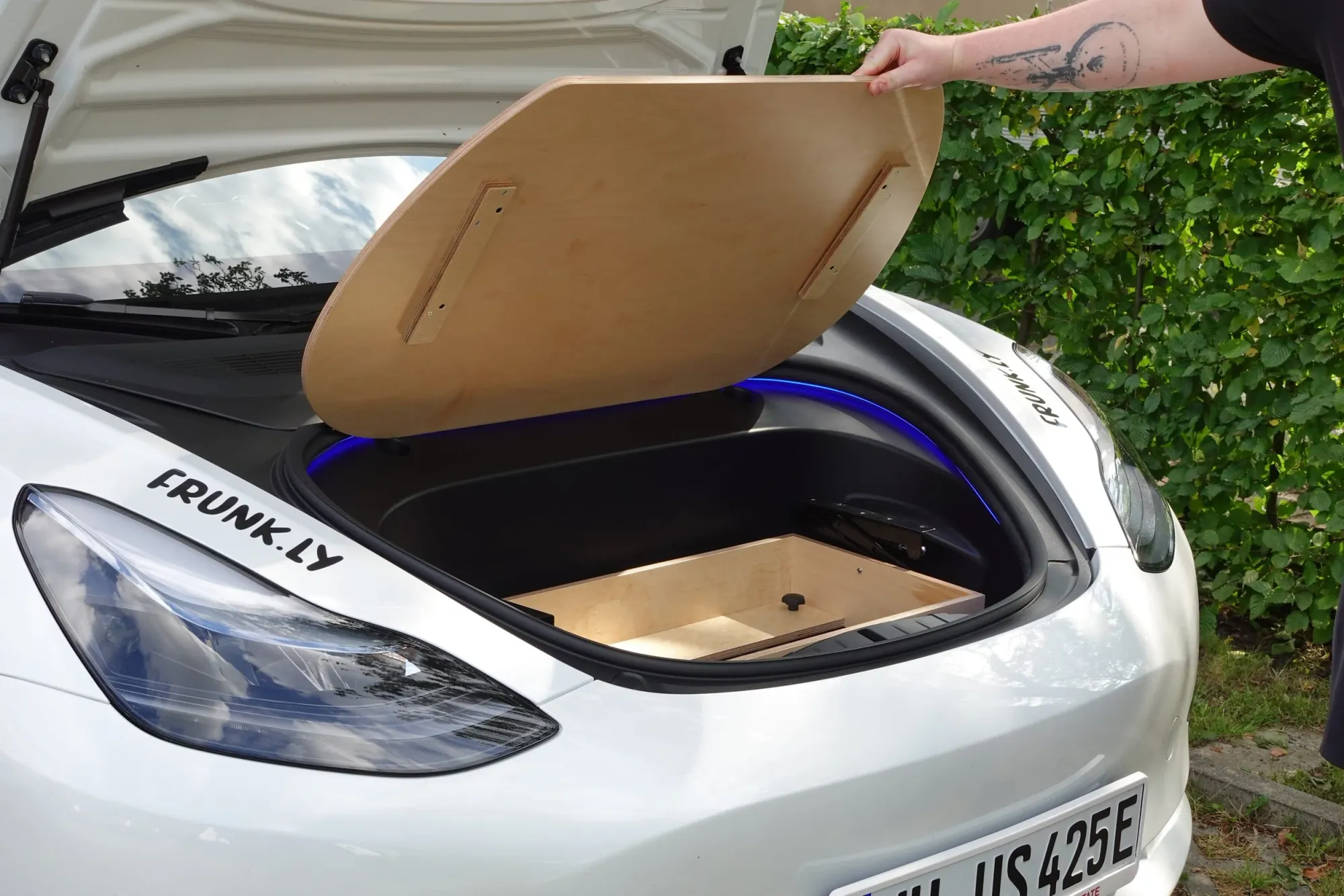

  • Ein elektrisches Auto mit geöffneter Fronthaube, die einen speziell angefertigten Frunk mit Holzdeckel zeigt. Eine Hand hebt den Holzdeckel im Frunk an. Der Lack des Autos ist weiß und unter dem Holzdeckel befindet sich zusätzlicher Stauraum. Auf dem Auto steht "FRUNK.LY".

    2. Hebe die Tischplatte an

    Alternativ kannst du sie zur Seite stellen oder jemand anderes hält sie für dich. Hier findest du am besten deine eigene Lösung.

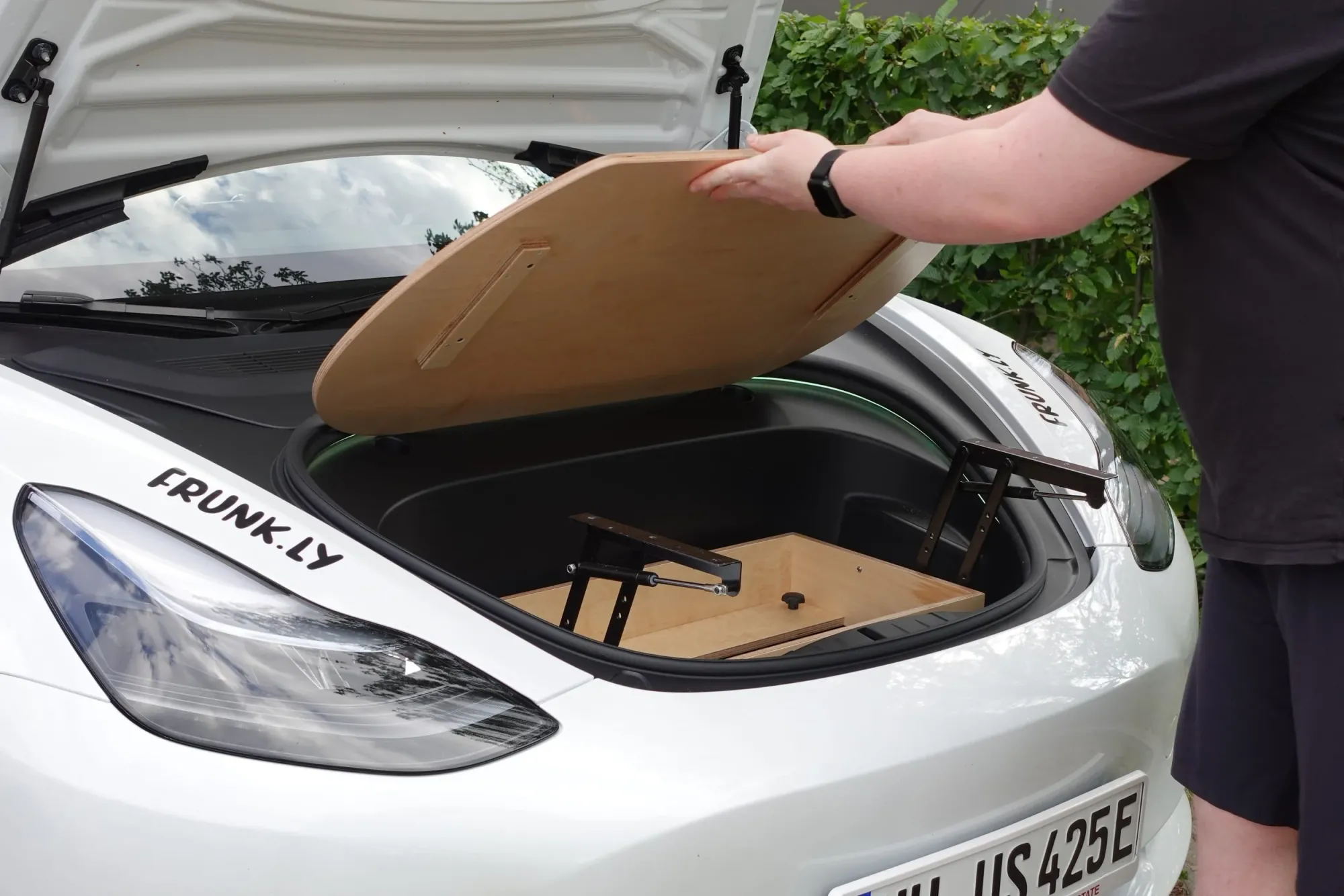

  • Ein geöffneter Kofferraum eines weißen Autos mit einem eingebauten Holzfach. Eine Person hebt den Holzdeckel an. Auf dem Auto sind die Buchstaben "FRUNK.LY" zu sehen.

    3. Fahre die klappbaren Scharniere aus

    Ziehe die Scharniere sanft nach oben, so dass die Sicherung überwunden wird. Danach fahren die Scharniere von alleine aus.

    Hinweis: Bei sehr kalten Temperaturen, kann es dazu kommen, dass die Scharniere etwas schwerfällig ausfahren und manuell ausgefahren werden müssen.

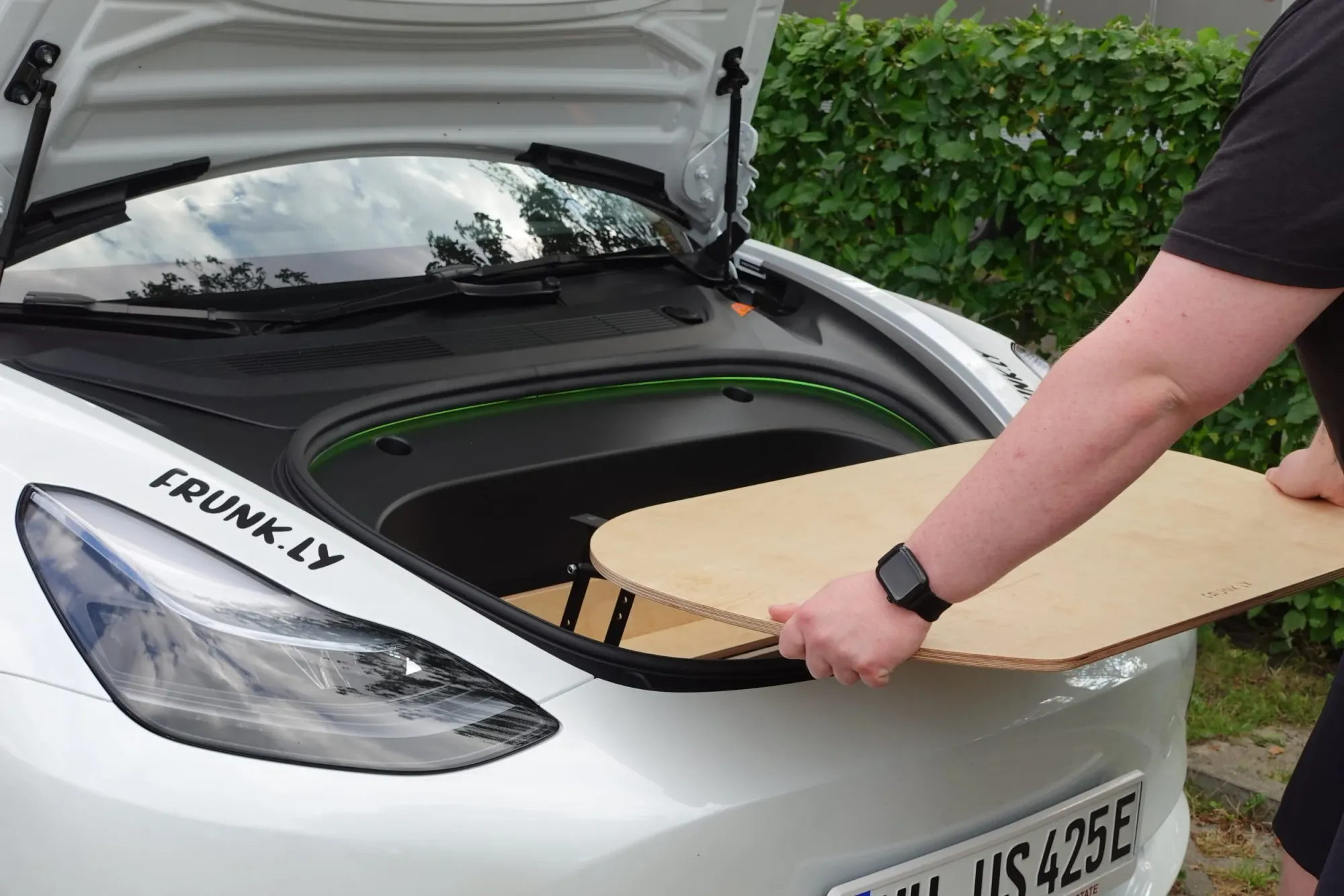

  • Person platziert ein Holzbrett im vorderen Kofferraum eines weißen Elektroautos.

    4. Richte die Tischplatte aus

    Richte die Tischplatte mittig aus, so dass die Befestigungen an der Unterseite mit den Scharnieren ausgerichtet sind.

    Hier kriegt man mit etwas Übung schnell den Dreh raus.

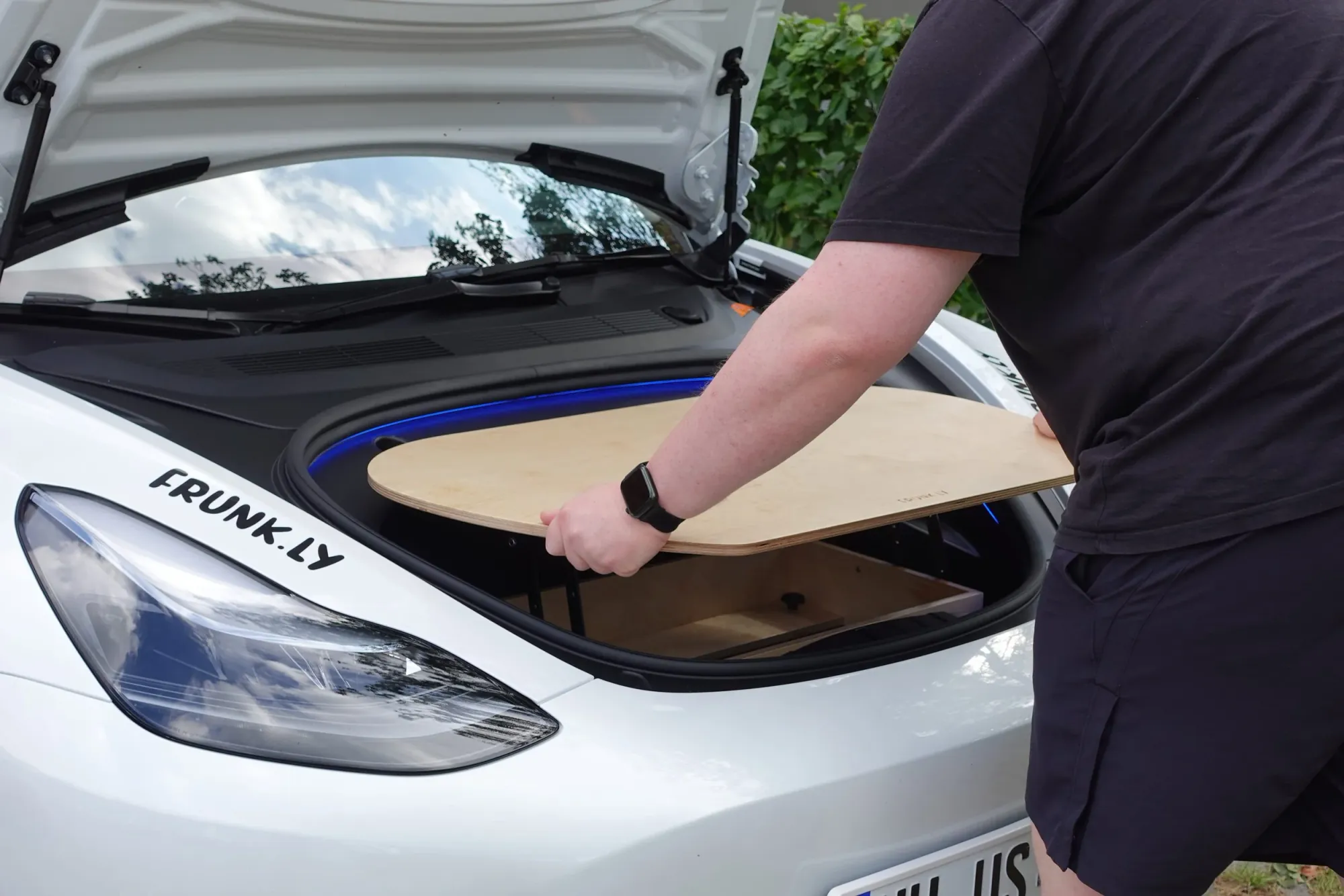

  • Person legt eine Holzplatte in den vorderen Kofferraum eines Elektroautos.

    5. Schiebe die Tischplatte auf die Scharniere

    Hier kann es dazu kommen, dass sich die Scharniere etwas mit nach hinten bewegen. Das ist aber völlig Normal und liegt an der Sicherung an der Tischplatte.

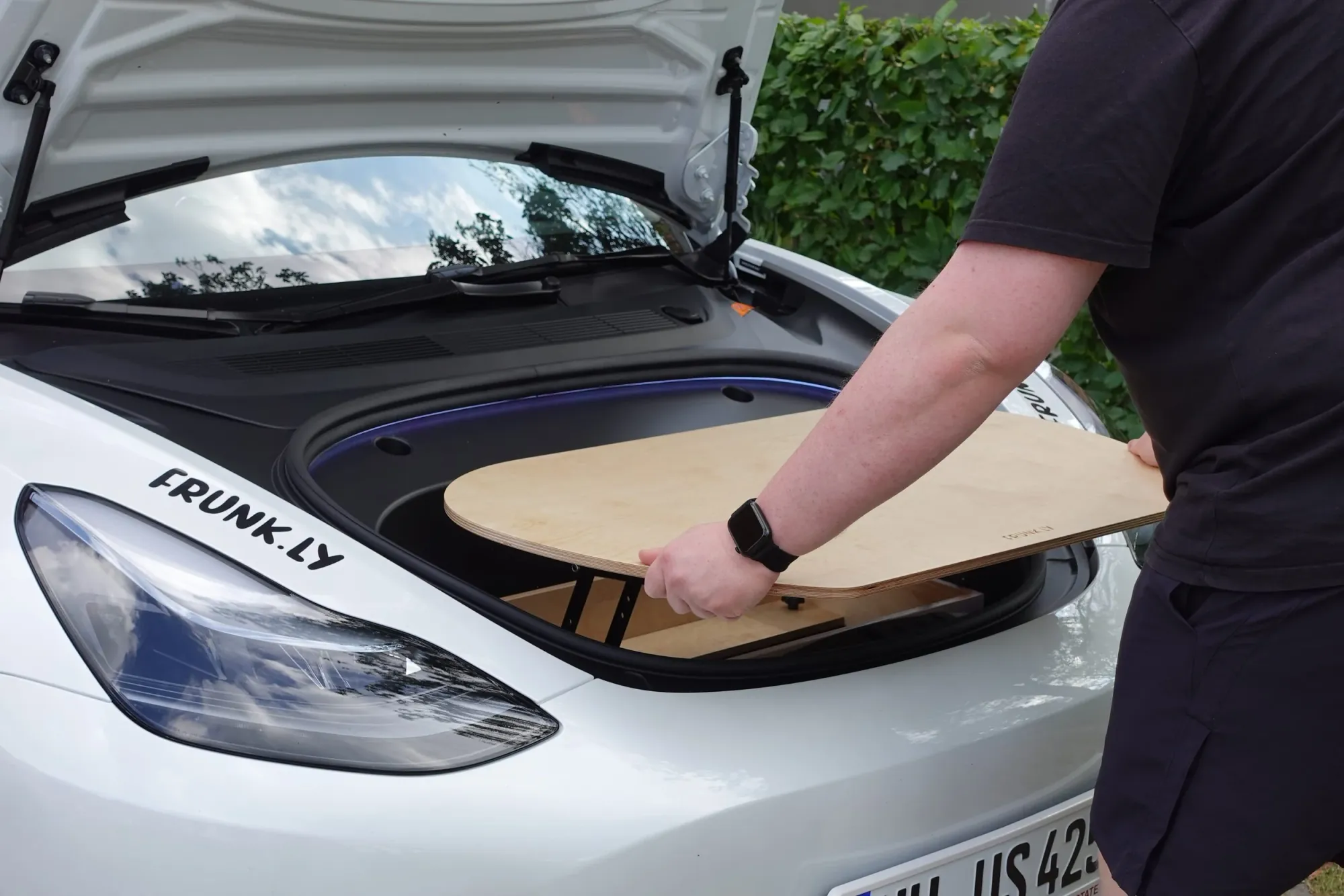

  • Person stellt einen Tisch in den Vorderrumpf eines weißen Autos ein.

    6. Prüfe die Sicherheit der Tischplatte

    Prüfe, dass beide Scharniere bis zum Anschlag in der Tischplattenbefestigung stecken und du die Tischplatte nur mit etwas Kraft wieder abziehen kann.

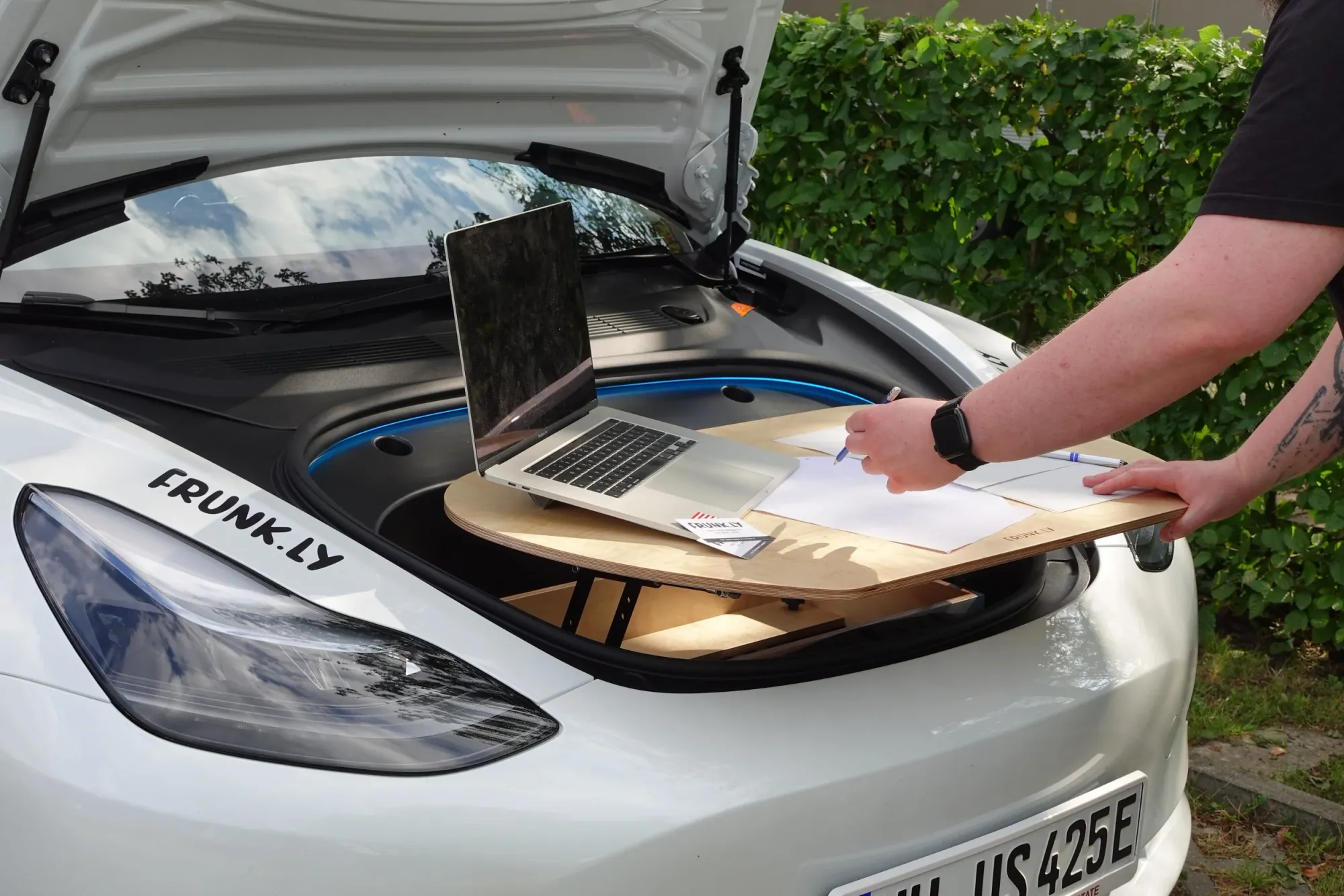

  • Kofferraum eines Autos mit geöffneter Fronthaube, darauf befindet sich ein Laptop auf einem Brett mit einer Person, die auf einem Papier schreibt.

    7. Mach dein Ding

    Genieß deinen Zwischenstopp; Koch eine Mahlzeit; Arbeite an deinem Computer

    Achte auf das Belastungslimit von 10 kg und verteile die Last gleichmäßig.

Einsatz - Abbau

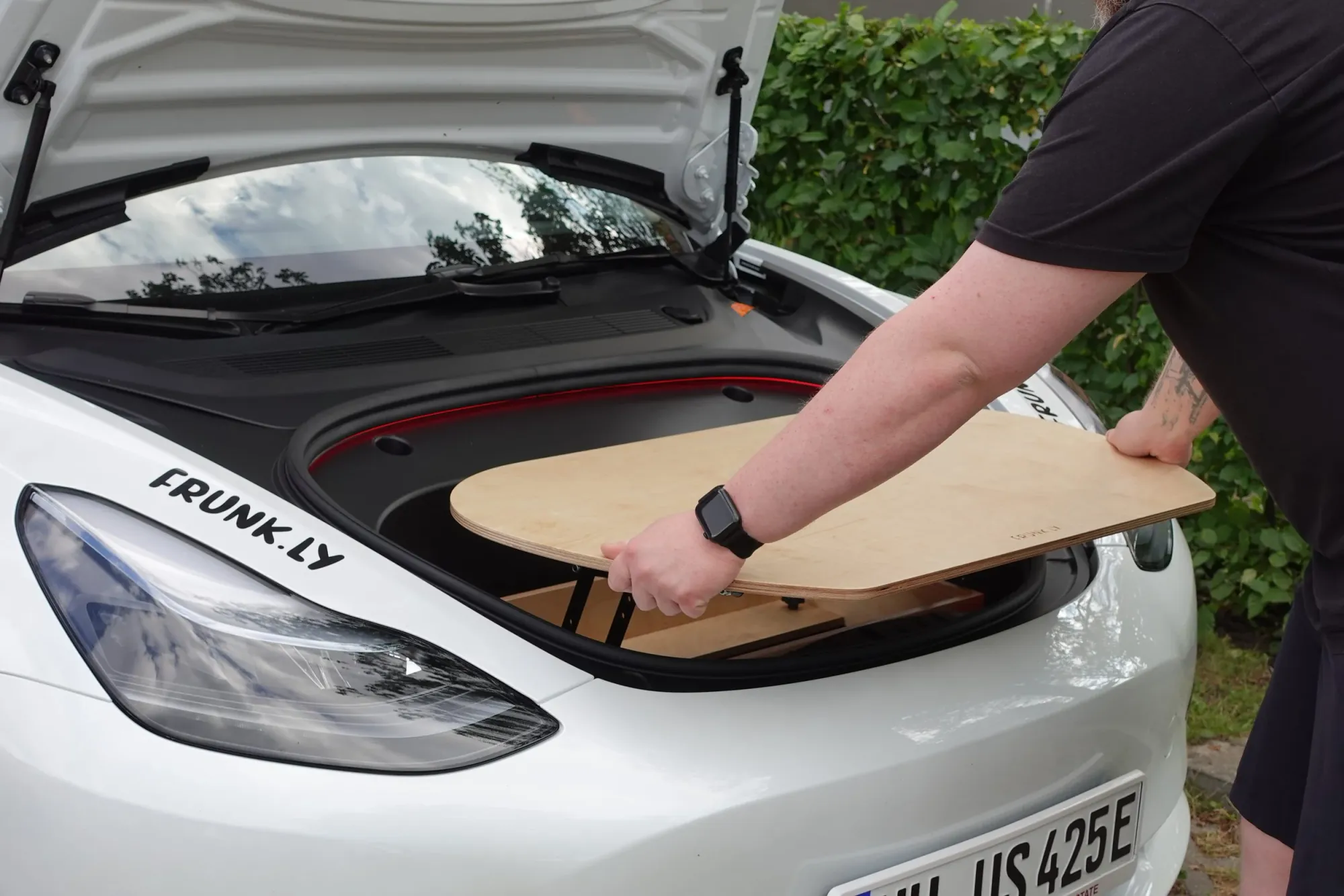

  • Person platziert ein Holzbrett im Frunk eines Autos mit offener Haube.

    1. Greife die Tischplatte seitlich mit beiden Händen

  • Person legt eine Holzplatte in den Kofferraum eines Elektroautos.

    2. Ziehe die Tischplatte ab

    Ziehe die Tischplatte zu dir. Hierbei musst du die Sicherung der Tischbefestigung überwinden.

  • Eine Person öffnet einen Frunk eines Autos, in dem sich ein klappbarer Holzmechanismus befindet.

    3. Lege die Tischplatte bei Seite

    Wie beim Aufbau kannst du die Tischplatte entweder neben das Auto stelle oder wie im Bild ablegen. Finde hier die Lösung, welche für dich am bequemsten ist.

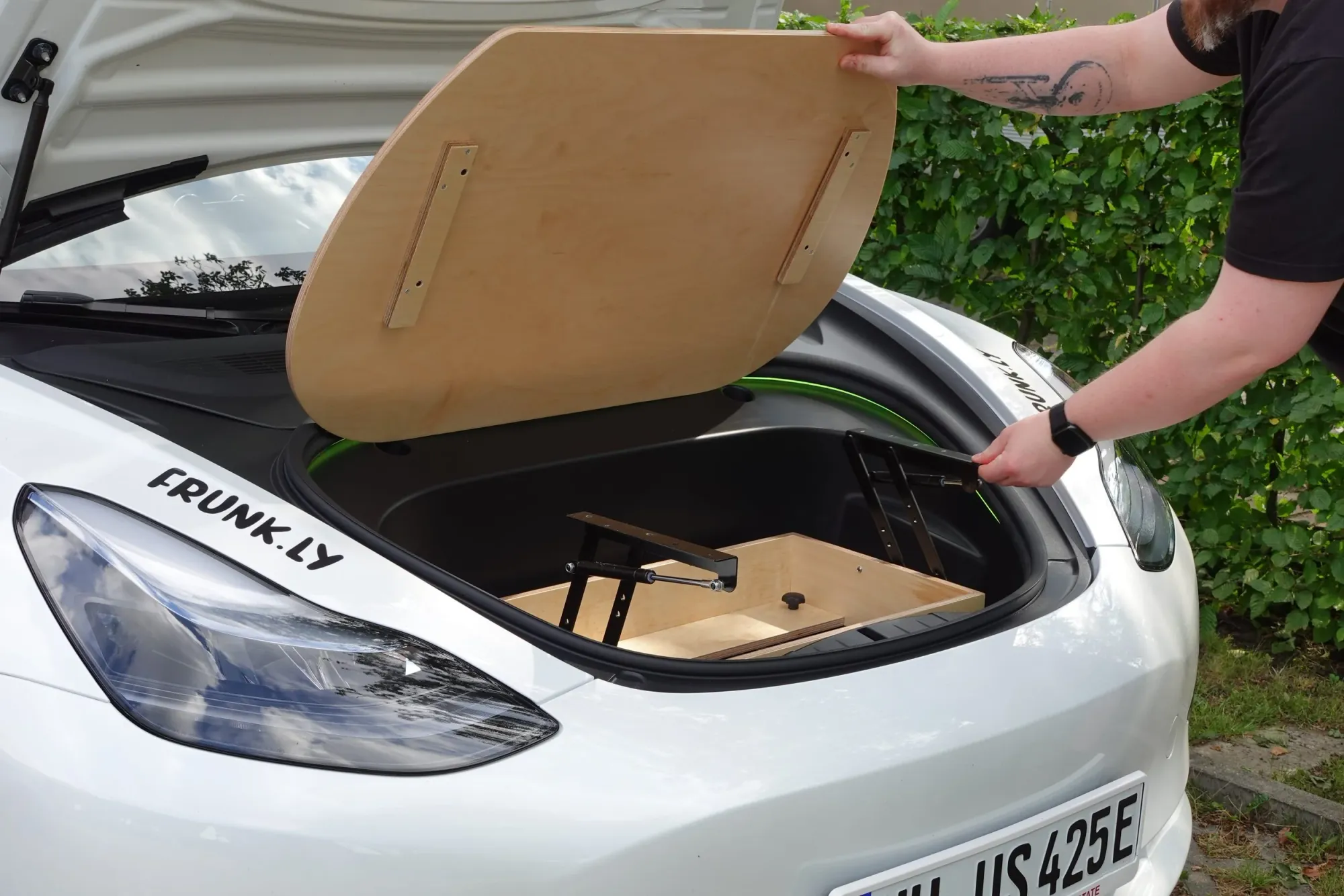

  • Ein offener Frunk (Frontkofferraum) eines Elektroautos, mit einer Holzkiste darin, eine Person hebt den Deckel an. Auf der Kante des Fahrzeugs steht "FRUNK.LY". Im Hintergrund sind Büsche zu sehen.

    4. Klappe die Scharniere ein

    Klappe die Scharniere bis zum Ende ein. Am Gestell findest du eine Sicherung welche in ein Loch des Scharniers einrastet und geschlossen hält.

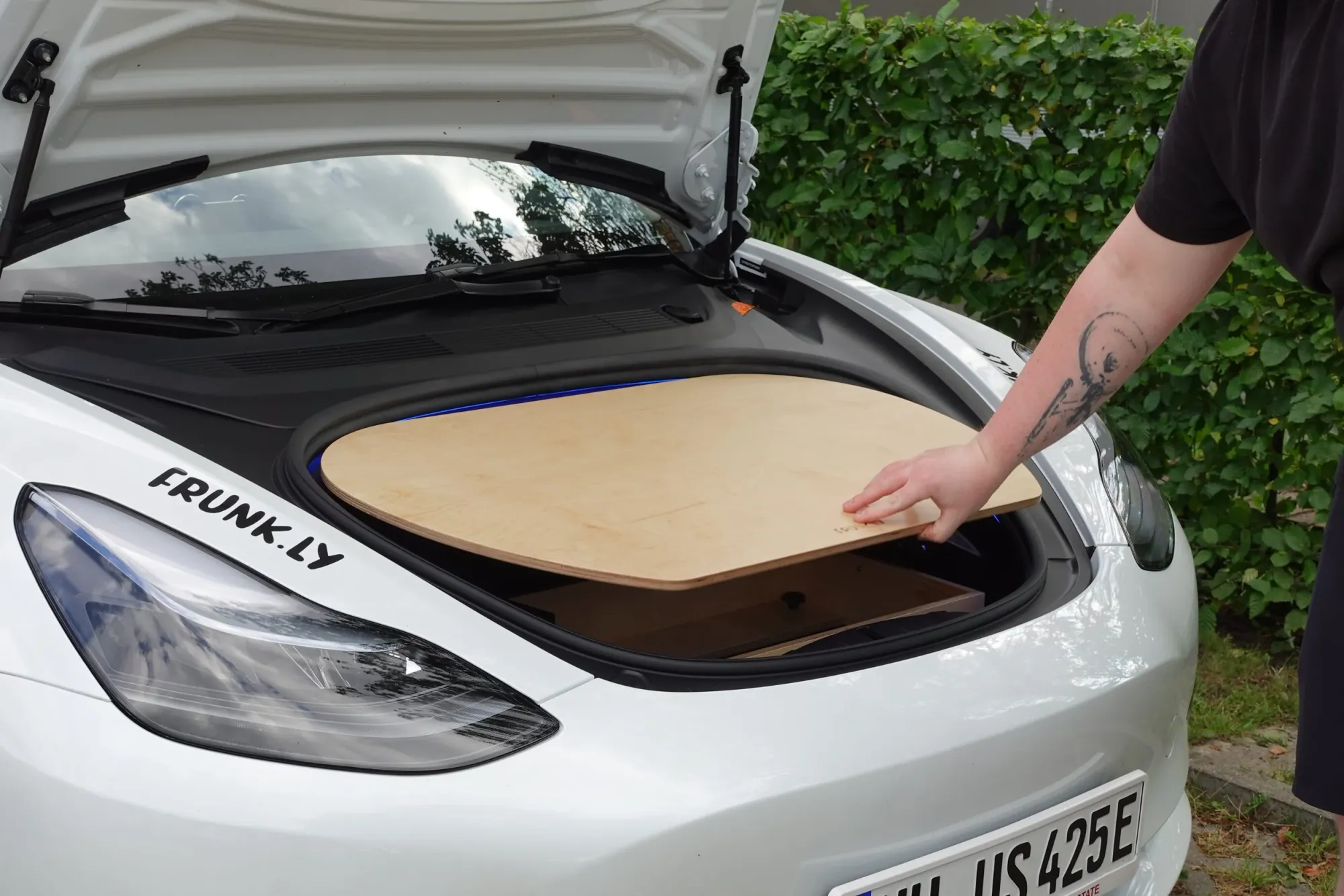

  • Offener Kofferraum eines Autos mit Tattoowierter Arm der eine Holzplatte hält. Die Motorhaube ist geöffnet und zeigt die Ladefläche (Frunk).

    5. Lege die Tischplatte vorsichtig oben drauf

    Pass auf, dass die Tischplatte nicht über den Gummirand hervorsteht.
